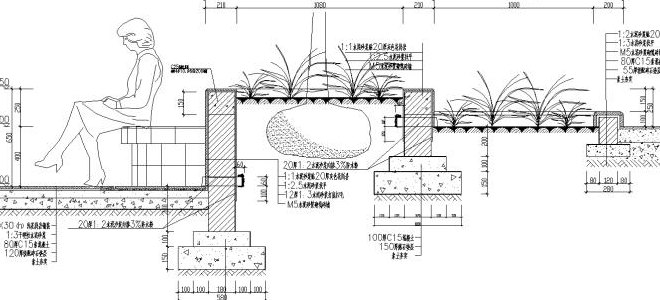

节点图（景观节点图）

蓝图中的节点图是什么

1、节点图，是两个以上装饰面的汇交点，是把在整图当中无法表示清楚的某一个部分单独拿出来表现其的具体构造的，一种表明建筑构造细部的图。蓝图在工业上指“蓝图纸”（晒图纸俗称，主要用于复制工程图纸和文件资料），尤指完成图像复制后的晒图纸。

2、类似于注释的作用，其他的蓝图局部会有标记，在节点详图中会有对应的标记，显示的是详细的做法。

3、石材幕墙蓝图就是你的石材幕墙施工图纸，这个图纸中就包含节点图，就是这么回事 如有疑问，请追问。

4、蓝图概况全部图纸，位置图可能指的是某个节点，称之为节点图，立面图是以平面图延伸出来的施工图，平面图是总施工图的基础。

大样图和节点图的区别

1、展示重点不同：大样图注重整体结构和细节的放大展示，而节点图则专注于关键连接点或细节部分的详细描绘。 应用场景不同：大样图多用于展示大型项目或设备的整体设计，而节点图更多用于展示项目中的关键部位或复杂连接。

2、大样图是要标出构件的详细材料，而节点图则没有这样的要求。两者没有必然的联系，就像是一篇文章和一本书的关系那样，只有这篇文章是在这本书上的时候它们才有关系，这时，大样图就等于文章，节点等于书。

3、节点图就是大样图，有时又称节点大样图，就是把施工细节放大出来，让工人可以看着节点图就可以施工，就是把具体的做法放大化在图纸上。上面的图，下半部分是平面的截图，它对应的上半部分就是立面图。上面这张图的右上角画的就是节点大样图。讲的很详细了，应该明白了吧。

4、节点图的放大比例一般在1：5左右，旨在突出其构造的精确性。而大样图则更加细化，它能表达节点图无法详尽展示的内容，通常采用的比例更大，大约在1：2左右，目的是为了提供更为清晰的构造信息。

5、在建筑设计和施工过程中，大样图与节点图扮演着重要的角色。大样图，如同文章中的关键段落，详尽标注着特定构件的材料和构造细节，特别在形状复杂或连接不易在整体图中清晰呈现的部位，它通过放大比例（通常1：2左右）提供深度解析（比如1：200的比例用于详尽展示特殊细节）。

6、大样图与节点图均属于放大图。节点图是进一步表现物体的构造、布置的一种放大图。大样图相对节点图是更为细部化的放大图。大样图往往采用放大节点图还不能够表达出效果，而采用一种更为具体细化的图。

CAD里面什么是立面图,节点图,大样图呢~!

1、平面图你应该知道就是俯视看到的，立面图就是正面看到的图，就像你走进一间屋子，正面看到的。节点图就是大样图，有时又称节点大样图，就是把施工细节放大出来，让工人可以看着节点图就可以施工，就是把具体的做法放大化在图纸上。上面的图，下半部分是平面的截图，它对应的上半部分就是立面图。

2、呵呵，CAD的施工图大体分为平面图，立面图，节点大样图，平面图就是指从下往下看的类似3dmax的顶视图，立面图，是指在房间内部看四周的墙体生成的图样，类似3dmax的前、后、左、右视图生的图样。

3、CAD立面图 剖面图 节点图 大样图 是什么意思 立面图，一般指正立面图，也可以叫前视图，正视图等，有长度和高度数据，二维图形； 剖面图，指沿某一方向剖切开后的内部构造图； 节点、大样图，意思一样，指其中特殊、复杂的结构的局部放大图。而三维图，一般叫透视图，也有叫立体图。

4、节点图，有时也称“大样”图，是表明建筑构造细部的图，是两个以上装饰面的汇交点，制作方法 按垂直或水平方向切开，以标明装饰面之间的对接方式和固定方法。

5、节点图和大样图是没有区别的。顾名思义。节点图是指：某一处节点的详细做法。大样图顾名思义，就是局部节点放大了的详图。。实际上没什么区别的。都是指的同一个问题。
