消防湿式报警阀怎么安装
先了解安装部位，主要包括湿式报警阀、延迟器和水力警铃，三者要控制住间隔，便捷后面检修，湿式报警阀还可以在2m的相对高度，在安装点做上标识。在设备端安装上湿式报警阀装置，并且在管道对接后面设定水力警铃，警报器高度控制好在2m之内，同时还要设定好排水系统。
排水管的连接不应仅仅接在排水系统上，而应该通过排水漏斗再接至最近的排水点。 湿式报警阀应安装在喷淋系统的总立管上，其安装高度应遵循设计规范和标准要求。 在安装湿式报警阀时，要确保阀体方向正确，并在安装前对管道进行冲洗，以清除可能存在的泥沙和污物，防止堵塞环形槽。
先确定安装位置，它包括报警阀、延迟器和水力警铃，三者要控制好间距，方便后续维修，报警阀可以在2m的高度，在安装点做上标记。在管道端安装上报警阀装置，并在管道连接后端设置水力警铃，警铃的高度要控制在2m以内，同时要设置好排水设施。
ZSFZ-150型湿式报警阀安装方法图解
ZSFZ-150型湿式报警阀安装方法图解 我来答 分享 微信扫一扫 新浪微博 QQ空间 举报 浏览18 次 可选中1个或多个下面的关键词，搜索相关资料。也可直接点“搜索资料”搜索整个问题。
消防报警阀阀的安装一般都是数值安装的，阀门中距地2m左右，两侧距离其它的或者墙体不小于500mm，背面距离墙体不小于500mm。
湿式报警阀是立式安装，在管道安装完成后，先安装信号阀和湿报阀阀体，然后根据说明书，安装排水管道和压力表，最后根据设计，安装报警管路和延迟器、水力警铃和压力开关。注意节流孔板安装在报警管路三通的泄水管一侧。
报警试验：开启末端试验阀(装在系统中最末端)，水力警铃、压力开关和水流指示器，应作相应的报警动作。或开启湿式报警阀装置上的排水球阀(8)，当流量相当于一只标准喷头(通径为15mm，流量系数K=80±4)时，水力警铃和压力开关应作相应的报警动作。
迅速填满延迟器，建立起必要的水压。当延迟器内的水压达到一定程度时，它会冲击水力警铃，使其发出连续不断的报警声。压力开关感应到这一变化，会启动电触点，进一步将报警信号传递到控制中心。控制中心接收到信号后，会通过声光方式发出警报，并同时启动主供水泵，全面投入消防灭火工作。
喷头打开喷水灭火。此时由于湿式报警阀出口侧管网水压下降，形成压差，阀瓣组件打开，水源水不断补充管网灭火。同时水流也经密封环槽内的孔流入延迟器，并迅速充满，以一定水压冲击水力警铃发出连续的报警声，压力开关动作接通电触点，接通控制中心，以声、光报警，同时启动主供水泵进行消防灭火。
湿式报警阀警铃安装示意图
1、湿式报警阀安装前应先进行渗漏试验，试验压力为额定工作压力的2倍，保压5min以上，阀瓣处应无渗漏。本装置应竖直地安装在试压和冲洗合格的管路上，注意水流方向，安装位置应考虑维修、保养时有足够的操作空间。系统管路应进行彻底冲洗，管内应涂有防锈层，保证管路内没有脏物污垢。
2、湿式报警阀：作为核心组件，允许水流单向流入喷水系统，当流量达到一定阈值时触发报警。 延迟器：防止因水压波动导致的误报，确保报警的准确性。 水力警铃：在系统启动时产生声音，提醒相关人员注意。 压力开关：在报警阀动作后，开关接通，触发警报信号。
3、如图所示：湿式报警阀是只允许水单方向流入喷水系统并在规定流量下报警的一种单向阀。它在系统中的作用为：接通或关断报警水流，喷头动作后报警水流将驱动水力警铃和压力开关报警；防止水倒流。
4、湿式报警阀工作原理：水只能单向流向灭火系统。由水流指示器、洒水喷头、压力开关等部件组成，是一种固定式灭火器，保持压力，持续工作。高温触发热敏感原件，溶液膨胀产生压力，小球破裂，喷头喷水，系统启动，报警响起，实现灭火。
湿式报警阀组装图片细节多发几张照片
图像展示：关于湿式报警阀的图片，可以通过互联网进行搜索，将展现该阀的外观、内部结构以及安装情况。通过图片，可以直观地了解其外观特征、部件构成以及安装要求。这对于理解湿式报警阀的工作原理和功能具有辅助作用。湿式报警阀是保障消防安全的重要设备之一，对于维护公共安全具有重要意义。
湿式报警阀： 这是自动喷水灭火系统中最基础且结构最简单的阀组。湿式系统和自动喷水防护冷却系统均采用该阀组。湿式报警阀包括延迟器、补偿器、试验放水阀、阀瓣、以及报警管路。当阀瓣开启后，水流通过阀瓣进入报警管路，直至充满延迟器，触发压力开关和水力警铃报警。
湿式报警阀组组件：湿式报警阀体、系统侧压力表、供水侧压力表、补偿器、放水测试阀（常闭）、报警控制阀（常开）、报警试验阀（常闭）、过滤器、延迟器、压力开关、水力警铃。

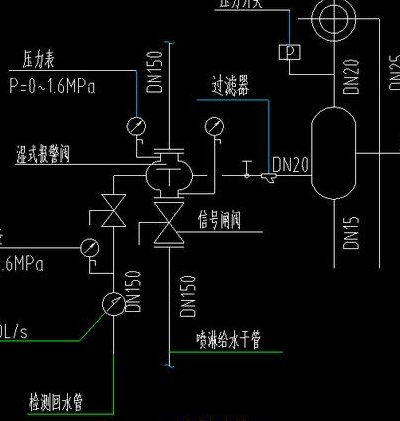

湿式报警阀原理图
1、湿式报警阀工作原理：水只能单向流向灭火系统。由水流指示器、洒水喷头、压力开关等部件组成，是一种固定式灭火器，保持压力，持续工作。高温触发热敏感原件，溶液膨胀产生压力，小球破裂，喷头喷水，系统启动，报警响起，实现灭火。
2、湿式报警阀的工作原理是：当环境温度过高，热敏感原件中的溶液膨胀产生压力，导致小球破裂，喷头开始喷水，激活整个系统，并发出报警信号，从而实现灭火功能。各个部件的功能如下： 湿式报警阀：作为核心组件，允许水流单向流入喷水系统，当流量达到一定阈值时触发报警。
3、湿式报警阀组的组成图解：消防湿式报警阀组有警铃、压力开关、延迟器、压力表、阀门、过滤器、消防管件等组成，其中警铃会在水流冲击下发出声音报警。延时器顾名思义起到延迟报警时间的作用，这样可以避免消防误报的情况发现。压力开发能够将消防系统中的压力信号转换成电信号等等。
