齿轮压力角（齿轮压力角大小有何影响）

齿轮压力角什么意思

齿轮压力角是齿轮副中准确计算齿轮面上力的指标，指齿轮接触区的法向力与切向力的比值，单位为度。齿轮压力角的大小可决定齿轮副的传动效率和噪声，因此在齿轮设计和制造中，齿轮压力角是一个重要的参数。齿轮压力角对齿面接触应力和弯曲应力有着重要的影响。

齿轮压力角指的是在分度圆齿廓上的点，在齿轮旋转时，其运动方向（即分度圆的切线方向）与正压力方向（即渐开线的法线方向）之间的锐角。 轮齿的形状确实与压力角有关，压力角影响着齿轮的啮合性能和传动效率。

齿轮压力角是指齿轮上齿面和轮齿的所形成的压力线与齿轮法线的夹角。在齿轮传动中，齿轮的载荷主要是由于齿面产生的压力而引起的，因此齿面上的压力线对于齿轮延长使用寿命和提高传动效率非常重要。而齿轮压力角则是反映齿面上的压力分布情况的重要参数。

齿轮的压力角怎么算?

1、齿顶圆压力角公式cosαk=ON/OK=rb/Rk 以上为渐开线上某点的压力角，通常所指的压力角20 度、25度指的是齿轮分度圆与渐开线交点处点的压力角。直线沿圆周运动而非圆周沿直线运动，是直线上每一点的轨迹而非圆周上每一点的轨迹。

2、通过受力分析与齿轮几何形状的关联，确定齿轮齿面受力方向。 计算出齿轮的齿面受力方向与齿轮中心线之间的夹角，即为压力角。具体到每一个步骤的解释：确定齿形系数和模数：这是基于齿轮的设计和制造标准。齿形系数和模数决定了齿轮的形状和大小。

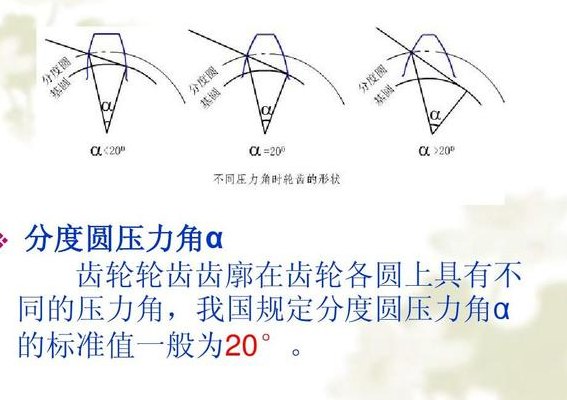

3、分度圆压力角计算公式：mz＝D－2m。分度圆上的压力角：齿廓与在分度圆的交点绕齿轮中心旋转的速度方向与该点在啮合时所受的正压力方向所夹的锐角。国家标准规定分度圆上的压力角一般为20°，某些场合也可采用15°、15°、25°及25°等。αk即为渐开线上K点的压力角。

4、齿轮的压力角计算方法如下：在齿轮传动中，压力角是齿轮齿形上某点轨迹切线方向与圆周速度方向所形成的夹角。可以通过相关公式进行计算，但具体的计算公式和参数会因齿轮的类型和参数不同而有所差异。一般来说，压力角可以通过齿轮的齿形角进行计算，也可以通过实验测量得到。

5、用曲率半径(k)＝rb乘以tan a(k)推也行，分度圆上啮合角等于压力角，曲率半径就等于rsina。具体公式：公式1： D( 外径)=(Z+2)*m(模数)， Z为齿数。公式2： H=25m H为齿高。

6、齿轮的压力角，通常通过测量不同齿数段的公法线长度来估算。具体做法是，首先测量跨越K个齿数和（K+1）个齿数的公法线尺寸，然后用后者减去前者，得到的差值接近于齿轮的基圆齿距（Pb）。基圆齿距与齿轮模数（m）和压力角（α）有关，其公式为Pb = π×m×cosα。

圆柱齿轮的压力角怎么求?

1、具体公式：公式1： D( 外径)=(Z+2)*m(模数)， Z为齿数。公式2： H=25m H为齿高。详细讲解：所以先量出齿高， 根据公式2计算出模数. (注意模数为系列标准值， 1， 5， 2 等等，所以要圆整为标准值。再测量出外径， 就可根据公式1计算出齿数了。

2、确定齿轮的齿形角和齿距角。这两个角度是决定齿轮齿形的重要参数。其中，齿形角是指齿轮齿形上某点轨迹切线方向与经过该点且垂直于齿轮轴线的直线的夹角；齿距角是指相邻两齿在分度圆上的夹角。 根据齿轮的齿形角和齿距角计算出压力角的近似值。

3、为使齿轮免于根切，对于α=20o的标准支持圆柱齿轮，应取z1≥17。Z2=u·z1。压力角α rb=rcosα=1/2mzcosα 在两齿轮节圆相切点P处，两齿廓曲线的公法线（即齿廓的受力方向）与两节圆的公切线（即P点处的瞬时运动方向）所夹的锐角称为压力角，也称啮合角。对单个齿轮即为齿形角。

齿轮压力角和齿形角的区别

1、压力角是在分度圆齿廓上的点在齿轮转动时，它的运动方向和正压力方向所夹的锐角。齿形角是齿廓曲线与分度圆的交点处的向径与齿廓在该点处的切线所夹的锐角。齿轮是轮缘上有齿能连续啮合传递运动和动力的机械元件。齿轮在传动中的应用很早就出现了。

2、齿轮压力角与齿形角不是同一概念。 齿轮压力角指的是在分度圆齿廓上的点，在齿轮旋转时，其运动方向（即分度圆的切线方向）与正压力方向（即渐开线的法线方向）之间的锐角。 轮齿的形状确实与压力角有关，压力角影响着齿轮的啮合性能和传动效率。

3、当然有区别了，齿形角一般的是20度的，另外也是15度的，压力角和它是另外一回事 在分度圆齿廓上的点K在齿轮转动时，它的运动方向(分度圆的切线方向)和正压力方向(渐开线的法线方向)所夹的锐角，称为压力角。而加工齿轮用的基本齿条的法向压力角，称为齿形角。压力角和齿形角均以α表示。

4、压力角是在分度圆齿廓上的点在齿轮转动时，它的运动方向(分度圆的切线方向)和正压力方向(渐开线的法线方向)所夹的锐角。齿形角是齿廓曲线与分度圆的交点处的向径与齿廓在该点处的切线所夹的锐角。齿轮是轮缘上有齿能连续啮合传递运动和动力的机械元件。齿轮在传动中的应用很早就出现了。

5、一般的，齿形角与压力角没有区别。齿轮术语中，压力角就是分度圆上的压力角。除非特别指出渐开线齿廓某一点的压力角。齿形角多见于齿条（或齿轮刀具）。你的理解，也是对的，只是需要注意的是，渐开线齿廓“其它位置”的压力角，需要专门“说明”。

6、压力角是指在齿轮传动中，分度圆上任一点法向压力的方向线与该点速度方向之间的夹角。在斜齿轮中，有端面压力角和法向压力角之分，其中法向压力角以斜齿轮的法向齿形角为标准。两者之间的关系满足公式：tan(法向压力角)= tan(端面压力角) * cos(螺旋角)。蜗杆传动中，齿形角的概念与斜齿轮类似。

齿轮压力角问题(20°和25°压力角的区别)

齿轮压力角问题中，20和25压力角在齿轮设计中的差异主要体现在齿轮的传动效率和承载能力上。下面详细介绍这两种压力角的不同之处：定义与概述 齿轮的压力角是指齿轮轮齿受力方向与作用力方向之间的夹角。在齿轮设计中，压力角的大小直接影响齿轮的传动效率和性能。

基于上面的原因，压力角似乎越小越好，但是，压力角越小，齿轮的轮齿就越廋，抗弯强度也就越低，综合平衡，以及知识高层的研究，取值于20度压力角是比较合理的。

齿轮之间的交互作用中，压力角起着关键作用。20度和25度压力角在齿轮设计中各有优缺点。首先，压力角为20度的齿轮，其径向分力相对较小，这意味着它在传递扭矩时产生的损耗较少，能更有效地工作。然而，过小的压力角会导致轮齿变得更细，抗弯强度降低，这在一定程度上限制了其适用范围。

啮合角： 啮合齿的两节圆的公切线与啮合线的夹角（锐角）。 压力角： 当一直线沿一圆周作纯滚动时，此直线上任一点的轨迹即称为该圆的渐开线，该圆称为渐开线的基圆，而该直线则称为发生线。

齿顶圆压力角公式cosαk=ON/OK=rb/Rk 以上为渐开线上某点的压力角，通常所指的压力角20 度、25度指的是齿轮分度圆与渐开线交点处点的压力角。直线沿圆周运动而非圆周沿直线运动，是直线上每一点的轨迹而非圆周上每一点的轨迹。

齿轮齿形角和压力角的关系(什么是齿轮压力角)

1、齿轮压力角与齿形角不是同一概念。 齿轮压力角指的是在分度圆齿廓上的点，在齿轮旋转时，其运动方向（即分度圆的切线方向）与正压力方向（即渐开线的法线方向）之间的锐角。 轮齿的形状确实与压力角有关，压力角影响着齿轮的啮合性能和传动效率。

2、压力角是在分度圆齿廓上的点在齿轮转动时，它的运动方向(分度圆的切线方向)和正压力方向(渐开线的法线方向)所夹的锐角。齿形角是齿廓曲线和分度圆的交点处的向径和齿廓在该点处的切线所夹的锐角。齿轮是轮缘上有齿能连续啮合传递运动和动力的机械元件。齿轮在传动中的应用很早就出现了。

3、压力角是指在齿轮传动中，分度圆上任一点法向压力的方向线与该点速度方向之间的夹角。在斜齿轮中，有端面压力角和法向压力角之分，其中法向压力角以斜齿轮的法向齿形角为标准。两者之间的关系满足公式：tan(法向压力角)= tan(端面压力角) * cos(螺旋角)。蜗杆传动中，齿形角的概念与斜齿轮类似。

4、当然有区别了，齿形角一般的是20度的，另外也是15度的，压力角和它是另外一回事 在分度圆齿廓上的点K在齿轮转动时，它的运动方向(分度圆的切线方向)和正压力方向(渐开线的法线方向)所夹的锐角，称为压力角。而加工齿轮用的基本齿条的法向压力角，称为齿形角。压力角和齿形角均以α表示。

5、压力角是在分度圆齿廓上的点在齿轮转动时，它的运动方向(分度圆的切线方向)和正压力方向(渐开线的法线方向)所夹的锐角。齿形角是齿廓曲线与分度圆的交点处的向径与齿廓在该点处的切线所夹的锐角。齿轮是轮缘上有齿能连续啮合传递运动和动力的机械元件。齿轮在传动中的应用很早就出现了。
