浮球液位开关接线图（浮球液位开关接线图 四根线）

浮球开关和接触器怎么接线?

1、首先，确保您拥有正确的接线图。通常，浮球开关和交流接触器的接线图会明确指示每个端子应连接的位置。 将交流接触器的M1和M2端子连接到零线上，然后将另一端连接到浮球开关。 浮球开关的另一端应该接火线。这样，当浮球位置发生变化时，开关就能够控制接触器的闭合与断开。

2、浮球开关两根线或者是多根线，连接接触器或者是其他的设备，一根必须接电源，另外一根与隔爆开关的线并联在接触器的触点上，隔爆开关也是需要供电的，所以也得连接电源线，总之分别并联上去就行。

3、浮球和交流接触器手动自动控制潜水泵实物接线图 交流接触器的mm2 一端接零线另一端接浮球，余下一根浮球线接火线就可以了。浮球开关是一种结构简单，使用方便的液位控制零件，它设有复杂的电路，不会受到干扰，只要材质选择正确，任何性质液体、压力、温度皆可使用。

380v交流接触器与热继电器和浮球液位开关怎样接?

1、把浮球开关串到热继电器控制回路上。接线是浮球开关一头接电源L浮球开关出线接热继电器常闭，常闭输出接交流接触器线圈，线圈输出接电源L2。

2、V交流电压经桥式整流电路UR整流后，为液位继电器KA1线圈供电，其常开触点KA1-1闭合；常闭触点KA1-2断开，使辅助继电器KA2线圈失电。辅助继电器KA2线圈失电，常开触点KA2-1复位断开。交流接触器KM线圈失电，常开主触点KM-1复位断开。电动机切断三相电源，停止运转，供水作业停止。

3、带有热继电器的380V三相交流接触器启动和停止设备有两种常见的接线方式：一种是控制电机沿一个方向旋转的回路，另一种是控制电机的正、负回路旋转。传统的带有热继电器的接触器不用于控制线路的开闭。正、负方向旋转与单相旋转控制的区别在于需要改变电源的相序才能使电机反转。

4、例如液体到一定低位。控制器发送一个信号，自动打开进水电源让液体自动流入，被测介质到一定高度，液位控制器发送一个信号，进水电源关闭，这样就形成了一个液位自动控制系统了，如果买液位控制器用来控制水泵，需要一些参数才可以使用，比如接线电压、额定功率等等。

5、交流接触器热继电器接线图：向左转|向右转 图中热继电器fr串联在两个接触器的线圈回路中，起电动机的过载保护。

6、你好，浮球开关就两根线，输入输出串入到交流接触器线圈回路中就能满足控制要求。即浮球开关一头接火线，一头接交流接触器线圈A1。线圈A2接零线（N）。

浮球液位开关电路图浮球液位开关接线图

1、浮球液位开关主要结构是由磁簧开关和浮子组成，浮子内有磁性材料，浮子随被测液位上下移动时，触动磁簧开关而检出液位位置。

2、如果浮球开关是单点控制，则连接方式如下图中①所示，仅需两条线。 若需要控制双液位，通常会出四条线，其中两条连接一个控制点，如图中②所示。 浮球开关也可以出三条线，其中一条为公共线，另外两条分别控制不同的点，如图中③所示。

3、浮球和交流接触器手动自动控制潜水泵实物接线图 交流接触器的mm2 一端接零线另一端接浮球，余下一根浮球线接火线就可以了。浮球开关是一种结构简单，使用方便的液位控制零件，它设有复杂的电路，不会受到干扰，只要材质选择正确，任何性质液体、压力、温度皆可使用。

浮球高低液位电路图

如图所示：浮球液位使用安装便捷的液位控制器。因为安装没有复杂的电路，作业不受到影响，用户只需要在选型时材质选用正确，适用于任何环境下对液体、压力或者是温度都可以测量。液位开关在工业设备、农业设备、家用电器中应用十分广泛。

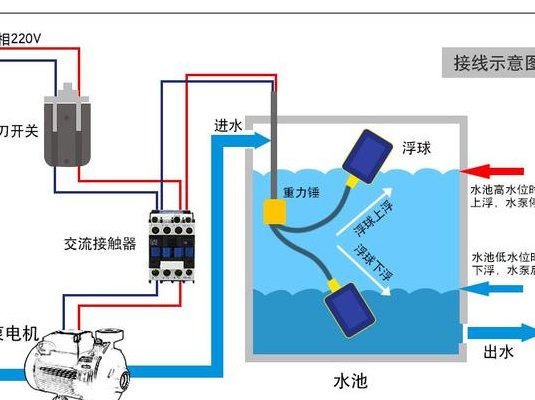

浮球开关和接触器接线图如下： 浮球和交流接触器手动自动控制潜水泵实物接线图 交流接触器的mm2 一端接零线另一端接浮球，余下一根浮球线接火线就可以了。

浮球液位开关原理浮球液位开关利用浮球液位开关的磁性浮子随液位升或降，使传感器检测管内设定位置的干簧管芯片动作，发出接点开(关)转换信号。
