固态继电器的接线图：固态继电器工作原理：固态继电器是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。

固态继电器是半导体器件代替传统的电接触作为无触点开关装置的开关装置，继电特性的单相有源SSR四终端设备，两个输入的控制端，两个输出，输入和输出之间的光隔离，输入和直流或脉冲信号在一定值，输出端可以从国家转移到的状态。

固态继电器接线如下图 作为控制元件，概括起来，继电器有如下几种作用：扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

图中固态继电器控制方式为交流控制交流，控制电压为80～280V。故接入220V交流电即可。图中温控器高：温控器上限。总：上下限的公共端。低：温控器下限。中：电源中性线，即零线。相：电源的相线，即火线。地：仪表接地，一般没用。接线参考如下（根据控制类型，选择接“低或者高“）。

固态继电器接线图

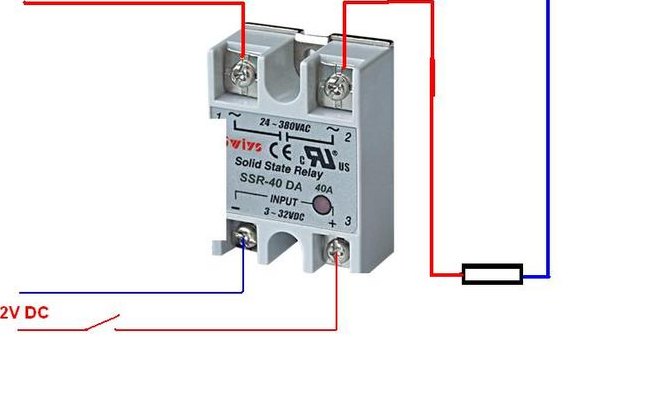

1、固态继电器是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。下图为固态继电器的接线图。

2、固态继电器是半导体器件代替传统的电接触作为无触点开关装置的开关装置，继电特性的单相有源SSR四终端设备，两个输入的控制端，两个输出，输入和输出之间的光隔离，输入和直流或脉冲信号在一定值，输出端可以从国家转移到的状态。

3、固态继电器接线如下图 作为控制元件，概括起来，继电器有如下几种作用：扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

温控仪加固态继电器如何接线?

图中固态继电器控制方式为交流控制交流，控制电压为80～280V。故接入220V交流电即可。图中温控器高：温控器上限。总：上下限的公共端。低：温控器下限。中：电源中性线，即零线。相：电源的相线，即火线。地：仪表接地，一般没用。接线参考如下（根据控制类型，选择接“低或者高“）。

脚为电源（ac85－265v），16日，17日和18英尺连接到100传感器、热电偶（K，E、J、等）连接到18阳性，17负，热阻（装PT100CU50）连接到117b，18b，如果装PT1002连接，然后连接17和18英尺短。

电源进入温控仪，温控仪外接温度传感器，不加输出的话，是可以当做温度显示器来使用的，增加固态输出，从温控仪输出电流信号给固态继电器，固态继电器来控制后端电源通断，继而控制加热器加热。

单项交流固态继电器怎么接线

1、固态继电器的接线图：固态继电器工作原理：固态继电器是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。

2、固态继电器是半导体器件代替传统的电接触作为无触点开关装置的开关装置，继电特性的单相有源SSR四终端设备，两个输入的控制端，两个输出，输入和输出之间的光隔离，输入和直流或脉冲信号在一定值，输出端可以从国家转移到的状态。

3、交流固态继电器接线方式：(1) 输入端：交流固态继电器输入端标有“+”和“-”极性，其中“+”极为直流控制信号的正极，而“-”极为直流控制信号的负极。(2) 输出端：交流固态继电器输出端分为两个，一个为相位控制信号的输出端，一个则是零点触发信号的输出端。
