单联三控开关接线图（单联三控开关接线图实物图）

单开三控开关接线图

单开三控开关接线图，如下所示：装在一处。有三个控制开关，如果你的吸顶灯有12个灯泡，按第一个开关4个灯泡亮，按第二个开关8个灯泡亮，按第三个开关12个灯泡都亮，等等。装在三处。三处装有三个开关，这三个开关都可以对同一个光源进行控制。

单开三控开关接线图，如下所示：都装在同一处，共有三个控制开关，如果吸顶灯有12个灯泡，按第一个，则开关4个灯泡亮。按第二个开关，则8个灯泡亮。按第三个开关，则12个灯泡都亮，等等。装在不同三处，三处装有三个开关，这三个开关都可以对同一个光源进行控制。

工具／原料：三开单控开关、电工螺丝刀、电工线钳首先，我们依然是先把所需的工具准备好。然后，用螺丝刀把开并背后的接线端口螺丝松开。

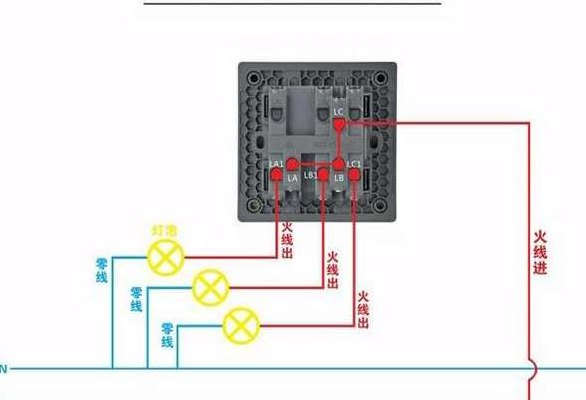

接线图如下：从电源火线分出3根线，分别接到灯的3个开关，从3个开关出来的3棵线都接到灯的一端，从灯的另一端出来一根线接到电源的零线。 这是一次线路中的一种，单联3控，首先要了解3个开关单开.与别的单开不同，这种单开有三个接钱柱， 电源的火钱接入第一个开关的中间接柱。

单联三控开关接线图

接线图如下：从电源火线分出3根线，分别接到灯的3个开关，从3个开关出来的3棵线都接到灯的一端，从灯的另一端出来一根线接到电源的零线。 这是一次线路中的一种，单联3控，首先要了解3个开关单开.与别的单开不同，这种单开有三个接钱柱， 电源的火钱接入第一个开关的中间接柱。

单开三控开关接线图，如下所示：装在一处。有三个控制开关，如果你的吸顶灯有12个灯泡，按第一个开关4个灯泡亮，按第二个开关8个灯泡亮，按第三个开关12个灯泡都亮，等等。装在三处。三处装有三个开关，这三个开关都可以对同一个光源进行控制。

单开三控开关接线图，如下所示：都装在同一处，共有三个控制开关，如果吸顶灯有12个灯泡，按第一个，则开关4个灯泡亮。按第二个开关，则8个灯泡亮。按第三个开关，则12个灯泡都亮，等等。装在不同三处，三处装有三个开关，这三个开关都可以对同一个光源进行控制。

三位是三个开关，单联指三个开关分开独立，不是一体的单控是指开关一个回路。单联三控开关接线方式如下图：三联单控开关只能在这一个地方单独控制，不能在两个不同的地方去控制。‘联’指的是按键，‘控’指的是能否分几个地方去控制。

三开单控开关接线步骤如下：（1）首先把L1L22和L32分别接3根线接灯的3个开关。（2）火线接开关A的闸刀L1，L1与L2连接，L2再连接L3，这样可以形成两条电路，这两条电路保证当任意一个开关状态改变，可以使中间连接的电器和电源在开路/断路状态切换。（3）最后的连接线路图如下所示。

单开三控如何接线

1、三控单开开关的接线需要先将电源火线接入开关的进线端，然后将三个控制线分别接入开关的三个出线端，最后接好零线并确保所有接线端都进行了绝缘处理。详细 准备工具和材料：首先，需要准备好螺丝刀、电工线钳、绝缘胶带等必要的工具和材料，以及三控单开开关和电线等配件。

2、单开三控开关接线图，如下所示：装在一处。有三个控制开关，如果你的吸顶灯有12个灯泡，按第一个开关4个灯泡亮，按第二个开关8个灯泡亮，按第三个开关12个灯泡都亮，等等。装在三处。三处装有三个开关，这三个开关都可以对同一个光源进行控制。

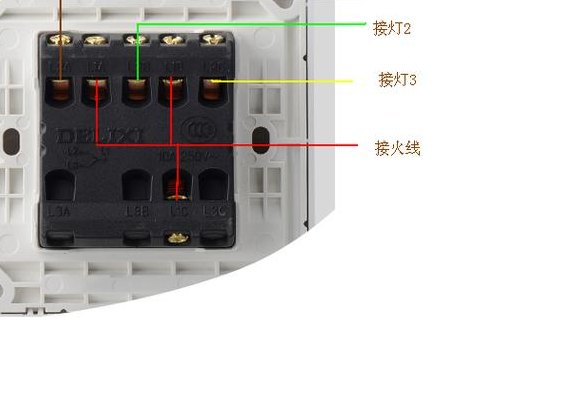

3、三开单控开关接线图接线图如下：进线一根火线接在LLL3短接起来，出去的那根也是火线！分别接在L1L2L31上。开关里面应该是没有零线的，所有的这些电线，应该都是火线（或者控制线）。整个开关面板上，只要有一根电源线就行，如果遇到两根电源线的话，可把它放弃——用绝缘胶布包扎好即可。

4、首先，我们依然是先把所需的工具准备好。然后，用螺丝刀把开并背后的接线端口螺丝松开。把将要接的电线末端用电工线钳剥去一小段皮，露出铜心，不能太长，也不要太短，刚好够插开关的接线端口就可以了，太长铜心外露有安全隐患，太短螺丝锁不紧也是有安全隐患。

5、首先，需要确保电源已经关闭，以防触电。 将电缆剥开一段，露出其中的三个导线，一根为火线，一根为零线，一根为中线。 将电线头按颜色分别插入到单开三控开关插口上，即插入蓝色线、黄绿线和红色线。 安装好三个开关控制器的面板，并将面板套上插座。

6、接线图如下：从电源火线分出3根线，分别接到灯的3个开关，从3个开关出来的3棵线都接到灯的一端，从灯的另一端出来一根线接到电源的零线。 这是一次线路中的一种，单联3控，首先要了解3个开关单开.与别的单开不同，这种单开有三个接钱柱， 电源的火钱接入第一个开关的中间接柱。

单开三控开关怎么接线

1、单开三控开关接线图，如下所示：装在一处。有三个控制开关，如果你的吸顶灯有12个灯泡，按第一个开关4个灯泡亮，按第二个开关8个灯泡亮，按第三个开关12个灯泡都亮，等等。装在三处。三处装有三个开关，这三个开关都可以对同一个光源进行控制。

2、三控单开开关的接线需要先将电源火线接入开关的进线端，然后将三个控制线分别接入开关的三个出线端，最后接好零线并确保所有接线端都进行了绝缘处理。详细 准备工具和材料：首先，需要准备好螺丝刀、电工线钳、绝缘胶带等必要的工具和材料，以及三控单开开关和电线等配件。

3、工具／原料：三开单控开关、电工螺丝刀、电工线钳首先，我们依然是先把所需的工具准备好。然后，用螺丝刀把开并背后的接线端口螺丝松开。

4、三开单控开关接线步骤如下：（1）首先把L1L22和L32分别接3根线接灯的3个开关。（2）火线接开关A的闸刀L1，L1与L2连接，L2再连接L3，这样可以形成两条电路，这两条电路保证当任意一个开关状态改变，可以使中间连接的电器和电源在开路/断路状态切换。（3）最后的连接线路图如下所示。

5、单开三控开关接线图，如下所示：都装在同一处，共有三个控制开关，如果吸顶灯有12个灯泡，按第一个，则开关4个灯泡亮。按第二个开关，则8个灯泡亮。按第三个开关，则12个灯泡都亮，等等。装在不同三处，三处装有三个开关，这三个开关都可以对同一个光源进行控制。

6、三开单控开关接线图接线图如下：进线一根火线接在LLL3短接起来，出去的那根也是火线！分别接在L1L2L31上。开关里面应该是没有零线的，所有的这些电线，应该都是火线（或者控制线）。整个开关面板上，只要有一根电源线就行，如果遇到两根电源线的话，可把它放弃——用绝缘胶布包扎好即可。

3开单控开关怎么接线?

1、将电源火线（L线）接入三开单控开关的主接线端子（标有L）。 将L1线（控制线）从三开单控开关的副接线端子（标有L1）接出，连接至要控制的电器1。 将L2线（控制线）从三开单控开关的副接线端子（标有L2）接出，连接至要控制的电器2。

2、三开单控开关接线步骤如下：（1）首先把L1L22和L32分别接3根线接灯的3个开关。（2）火线接开关A的闸刀L1，L1与L2连接，L2再连接L3，这样可以形成两条电路，这两条电路保证当任意一个开关状态改变，可以使中间连接的电器和电源在开路/断路状态切换。（3）最后的连接线路图如下所示。

3、三位单控开关怎么接线 先把进线的火线分别与LLL3连接，出去的也为火线，接在L1L2L31上的另一端即可。开关里面此时没有零线的，整个开关里，只要一根电源线，若碰到两根电源线，应用绝缘胶布包扎好。接好后，打开开关，看看灯是否有亮。
