星三角启动故障及处理方法

1、星三角启动故障是将大负荷电机经星形接法启动后转回三角形接形式运行,以减低大电流对电网的冲击。星形接启动是将线组原承受380V电压改为承受比原电压增大根号3倍,即流过线组电流减低至额定电流的1/3,启动后转接三角形形式正常版运行。

2、电源故障:首先需要检查电源是否正常,是否有供电。如果电源故障,则星三角降压启动电机无法正常启动。 电机故障:如果电机本身出现故障,比如绕组短路、断路、转子不转等问题,那么无论使用何种启动方式,电机都无法启动。

星三角启动(星三角启动是什么意思)
(图片来源网络,侵删)

3、解决方法:修整或更换辅助触头。电源电压过低。解决方法:调高电源电压。热过载继电器整定值过小。解决方法:将整定值调大,待运转正常后,将整定值调为电动机额定值。故障现象:接触器触头烧坏很快 分析原因:控制电源电压偏低,接触跳动引起烧坏。解决办法:调高电源电压。负载侧短路。

4、解决方法检查电路负载:在使用星三角启动切换的时候,要注意检查电路负载是否过大,如果负载过大,需要增加电路的负载才能正常使用。更换设备:如果使用的星三角启动切换设备已经使用了很长时间,设备老化也会导致跳闸的情况发生,需要更换新的设备。

5、供电电压过低或过高,导致电流过大跳闸; 绕组接错或者接错相序,使得转子转向不正确; 负载突然变化,例如负载惯量较大或负载瞬间过重时,也容易引起跳闸故障; 电机绝缘老化或损坏,导致绝缘电阻过低,跳闸保护; 发生过载,导致电流超过额定值,跳闸保护。

6、星三角智能型水泵控制柜自动控制启动不了原因是:无法启动工作,这个要查看电源的供电是否正常,电源线连接和开关有没有错误,保险丝是否烧毁,如果出现这些情况就要及时的修理。

星三角启动(星三角启动是什么意思)
(图片来源网络,侵删)

什么是星三角启动?

1、星三角启动是一种用于异步电动机的启动方式。这种启动方法在启动时将三相绕组做星型连接,待电动机达到一定转速后切换为角形连接进行全压运转。这种方法适用于正常运行时做三角形接法的电动机,主要特点包括:启动过程简单易行,电流降低幅度大,适于电机空载或轻载启动。

2、星三角启动是一种用于三角形联接绕组电动机的启动方法。在启动过程中,首先将绕组转换为星形接线,此时相电压为额定电压的1/√3。 当电动机转速接近额定值时,将绕组切换回三角形接线,此时每相绕组电压为额定电压,从而实现启动。

3、星三角起动可通过手动和自动操作控制方式实现。对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说,如果在启动时将定子绕组接成星形,待启动完毕后再接成三角形,就可以降低启动电流,减轻它对电网的冲击。这样的启动方式称为星三角减压启动,或简称为星三角启动。

4、星三角启动方法是一种经济且易于实施的电动机降压启动策略。它主要依靠时间继电器控制交流接触器,通过改变电动机的定子绕组连接方式,从原本的三角形(△)接法转变为星形(Y)接法,从而实现启动时的电压降低。这种方式特别适合于启动转矩要求不高的三相鼠笼式电动机。

5、星三角启动适用于正常运行时绕组为三角形联接的电动机,启动前使绕组星形联接,定子相电压为额定电压的1/√3倍。待定子转速接近额定转速,再把把绕组切换成三角形联接,此时每相绕组的电压为额定电压,该方法的启动电流很小,所以启动转矩小,只适用于轻载或空载启动。

电机的星三角启动,星型启动转,转到三角形是停止了。为什么?

星三角启动适用于正常运行时绕组为三角形联接的电动机,启动前使绕组星形联接,定子相电压为额定电压的1/√3倍。待定子转速接近额定转速,再把把绕组切换成三角形联接,此时每相绕组的电压为额定电压,该方法的启动电流很小,所以启动转矩小,只适用于轻载或空载启动。

电机的星三角启动是一种常见的启动策略,适用于三角形连接在正常运行时的电动机。其工作原理是,在启动前,将绕组连接成星形,使得定子相电压降至额定电压的1/√3,这样可以显著降低启动电流,从而减小启动转矩,特别适合轻载或空载时的启动。

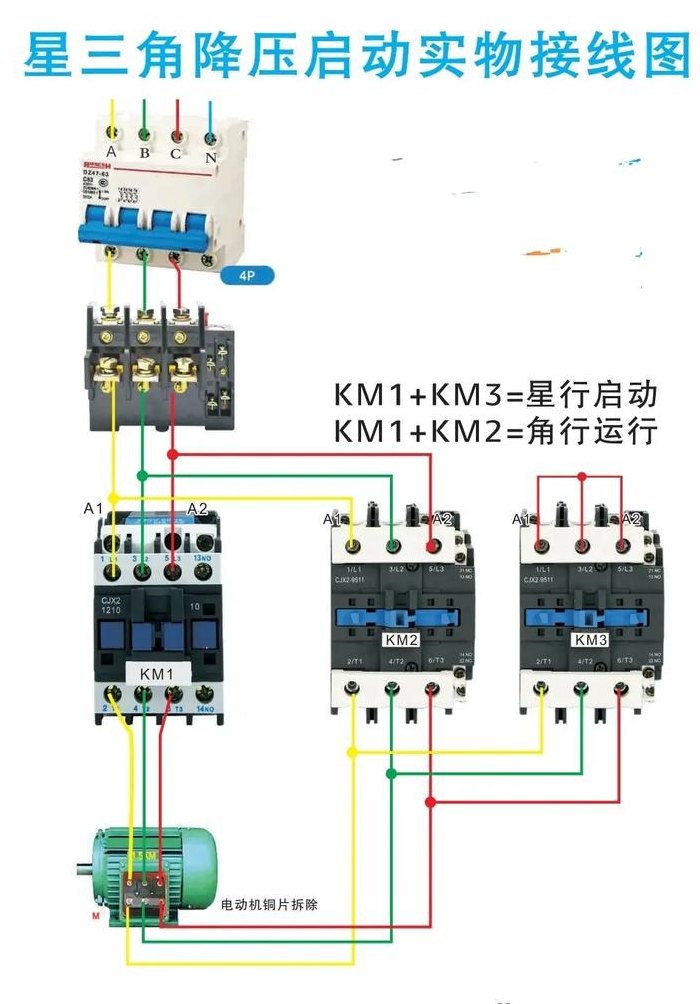

然后把K2的上面那三个端子短接,然后把K3上面的那三个端子和电机上的端子相接也是按从左到右的接(K3左1和电机左1,K3中和电机中,K3右和电机右,就是这样接)K2为星星启动,k3为三角形运行。

应看一下时间继电器延时时间是不是太短或是星型相序与三角形的相序不一致,可以调一下线试试。
