图纸怎么看（建筑图纸怎么看）

建筑图纸怎么看

识图，按顺序进行，拿到施工图纸后，先根据图纸的顺序进行查看，看设计施工说明，了解该建筑的基本情况、施工材料和注意事项，然后再看平面图、立面图、剖面图、最后看结构图，这样能够让你对整个建筑有个大致了解。

如果从施工安排角度出发，还应看旧建筑相距是否太近，在施工时对居民的安全是否有保证等。

如果实在没时间去现场，就先看正立面侧立面等整体图，把楼的大概模样在脑海里有个概念，再细部对照就很容易理解了，剩下些特殊的节点看不懂就要找人问问了。一般建筑图纸的字母都是根据其汉语拼音的首字母表示。工程开工之前，需识图、审图，再进行图纸会审工作。

怎么看懂CAD图纸?

1、明细栏。毫无疑问，图纸里最重要的莫非是明细栏，因为明细栏里标出了图纸里所有零件的数量，尺寸以及重量。看图的时候结合明细栏一起看，这样会极大的增加对图纸的理解。拆分图。其实CAD图纸，就是一个零件，一块板，焊接或者组装上去的。

2、看对象首先，第一次看到cad图纸的时候，新手确实由于东西太杂而不知道怎么看。此时看到图的第一眼要知道这图是什么物品的图。如果是机械制图可能就是某零件的设计图；如果是建筑制图可能就是某建筑的设计图，因不同的对象导致观察方向的不同。

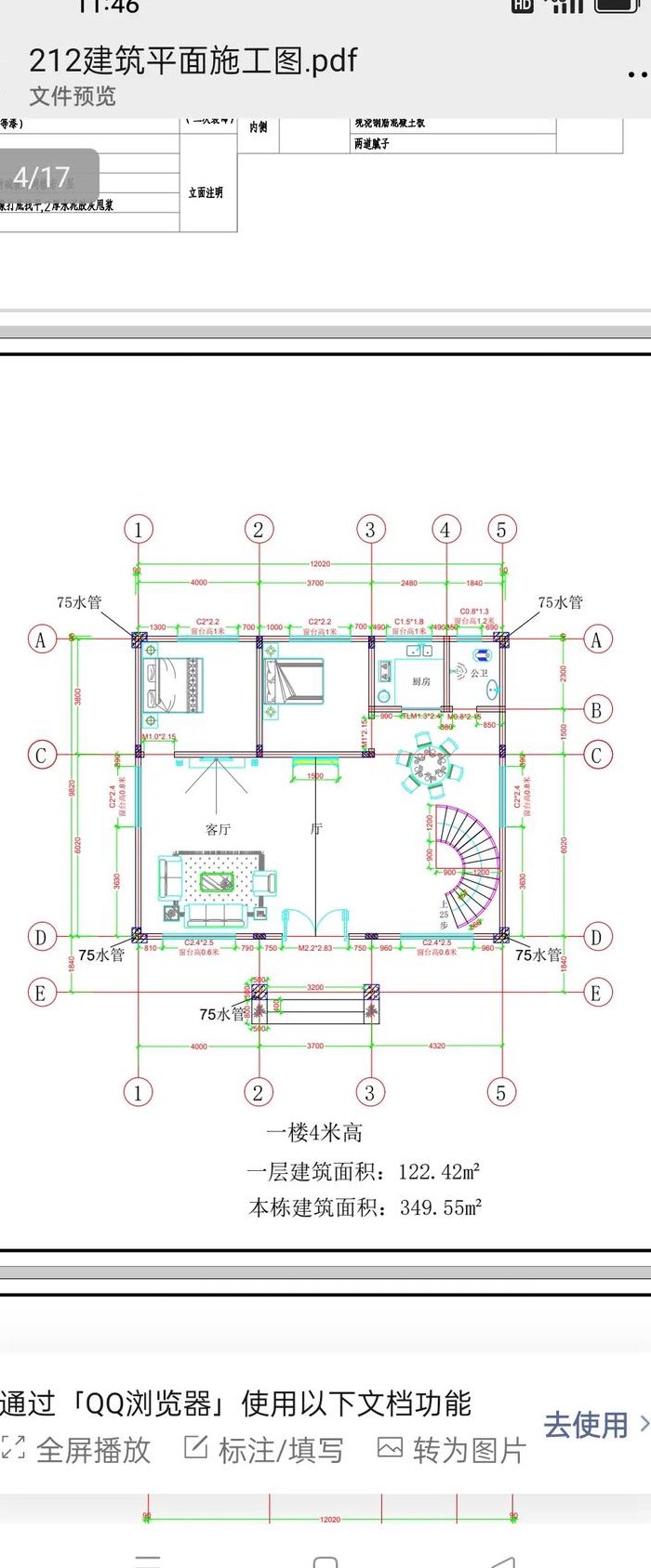

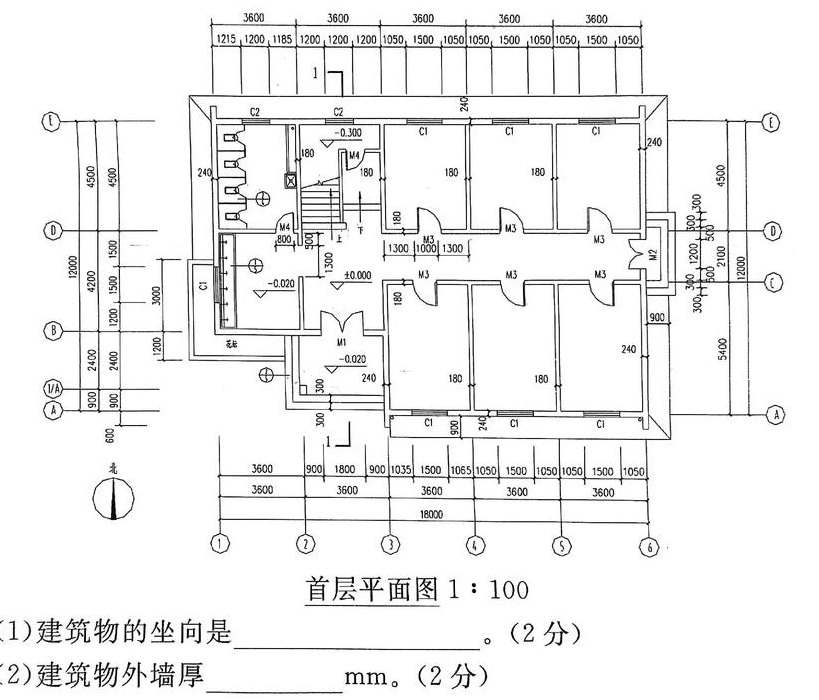

3、如何读懂CAD图纸： 理解平面图：平面图是通过将建筑物沿着门窗洞口水平剖切后，从上往下视角观察所得的图纸。它展示了建筑物的水平布局。 解读剖面图：剖面图是通过垂直剖切建筑物，揭示其内部结构和构造，并用实线表示这些结构的投影。这种图样提供了建筑物垂直方向上的信息。

4、其次看图纸加工的技术要求。看材料 最后看零件加工所用材料。

新手怎么看施工图纸

1、如果拿到的是一整套的图纸。先看设计说明。设计说明，是了解图纸是干什么的以及一些要求、标准、事项等。看平面图。平面图就是建成的建筑的2D图。看立体图。看剖面图。剖面图是一些结构变化的具体趋势和要求、标准等。看结构图。结构图就是详细到各个位置的结构布局。

2、拿到施工图纸后，需要根据图纸的顺序进行查看，先看设计施工说明，了解该建筑的基本情况、施工材料和注意事项，然后再看平面图、立面图、剖面图、最后看结构图，这样能够让你对整个建筑有个大致了解，从而了解设计者的思想和意图。

3、一个新手想要看懂施工图纸，需要仔细阅读设计说明、学会看懂平面图、学会看立面图、学会看剖面图、学会看结构图。仔细阅读设计说明 了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象。

cad图纸怎么看

1、纵览全局。一幅图纸拿到手里，首先看图名是什么，这个图纸代表的东西，在生活里有没有见过。其次，看主结构，了解其大致的外形是什么样子的，要做到心中有数。明细栏。毫无疑问，图纸里最重要的莫非是明细栏，因为明细栏里标出了图纸里所有零件的数量，尺寸以及重量。

2、如何读懂CAD图纸： 理解平面图：平面图是通过将建筑物沿着门窗洞口水平剖切后，从上往下视角观察所得的图纸。它展示了建筑物的水平布局。 解读剖面图：剖面图是通过垂直剖切建筑物，揭示其内部结构和构造，并用实线表示这些结构的投影。这种图样提供了建筑物垂直方向上的信息。

3、相信很多都人不知道CAD怎么看，那么就一起来学学吧！图纸就是平立剖，结合着看。其实建筑图的个层平面也是 剖出来的，剖的位置是窗台以上。 你要记住小到线条的识别、符号代表的意义，大到图纸的组织、构件的拆装等。明细栏一般都是机打的，防止人为修改。

图纸怎么看懂的最快

1、图表对照法当图纸中的表格信息不够详细时，采用图表对照法，将图中的数据与表格中的数据进行对比，以确保无误。

2、图纸看懂的最快方法具体如下：按顺序进行 我们在拿到施工图纸后，需要根据图纸的顺序进行查看，先看设计施工说明，了解该建筑的基本情况、施工材料和注意事项，然后在看平面图、立面图、剖面图、最后看结构图，这样能够让你对整个建筑有个大致了解，从而了解设计者的思想和意图。

3、最快看懂图纸的方法：明确目标与实践结合。充分利用辅助工具和资源。分阶段深入理解图纸内容。具体解释如下：明确目标与实践结合。在看图纸之前，应明确自己的学习目标，例如了解建筑的结构、电气布局还是机械组装等。
