三相四线电表加互感器接线图

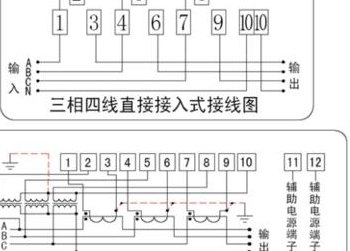

1、三相四线电能表带电流互感器的接线如下图:这样接线,电度表是测量某一倍率下,互感器的电流,测量互感器对应使用的电能,再根据电度表显示的数字,乘以倍率,得出实际使用的电能。

2、接线图 直接式的接线比较简单,编号从1到10,只看到底部的7个接线柱,其实还有8三个接线柱,只不过这三个接线柱和147用连接片短接了,所以不需要再接线。

三相四线接法图解(220v三相四线接法图解)
(图片来源网络,侵删)

3、三相四线电表加互感器接线图如下:三只互感器安装在断路器负载侧,三相火线从互感器穿过。7为电流进线,依次接互感器A、B、C相电互感器的S1。9为电流出线,依次接互感器A、B、C相电互感器的S2。

4、互感器和电度表的接线如下:7为电流进线,依次接互感器A、B、C相电互感器的S1。9为电流出线,依次接互感器A、B、C相电互感器的S2。8为电压接线,依次接A、B、C相电。10端子接零线 。

谁知道三相四线380V插座和三线空气开关的的接线图

1、三相四线空考接线方式如图:图中zhidaoLLL3即上线三相火线、TTT3即下线三相火线,N为零线。且L1与TL2与TL3与T3分别一一对应即空开上下口的对应三相。插座正面的线序为,左:一相。下:二知相。

2、需要准备一个4P空气开关(也就是有4个接线端子的开关)。把空气开关和220V定时开关接上,也就是空气开关右侧的两根线接在220V定时开关左边的接线端子上。

三相四线接法图解(220v三相四线接法图解)
(图片来源网络,侵删)

3、一般工业设备都是用三相四线制,即3根火线1根中性线(俗称零线)。接线方式是中性线接最粗,最大的那个接线柱,其余接3根火线。如果电气设备考虑相序的话,若反相,任意调整两根火线既可。

三相四线电度表接线图怎么接?

1、三相四线电表接线图如下:A黄线,电压线接入2号口,电流线经过第1个电流互感器S1接入1号口输入,S2接入3号口输出。B绿线,电压线接入5号口,电流线经过第2个电流互感器S1接入4号口输入,S2接入6号口输出。

2、三相四线电表接线图/接线方法:翻过接线端子盖,就可以看到三相四线电表接线图。

3、接线图 直接式的接线比较简单,编号从1到10,只看到底部的7个接线柱,其实还有8三个接线柱,只不过这三个接线柱和147用连接片短接了,所以不需要再接线。

4、三只互感器安装在断路器负载侧,三相火线从互感器穿过。接线如下图:7为电流进线,依次接互感器A、B、C相电互感器的S1。8为电压接线,依次接A、B、C相电。

四根电线怎么接三相插头?

1、根线不能都接在220伏的三线插头上,如果接,黑线接中间头,红、蓝各接一边(黄线不接)。而4根线可以接三相四线380伏的插头上,接线时,黑线接地线,其它线任意。插座,又称电源插座、开关插座。

2、方法是随便选出两根相线, 调换接线的位置就好了。

3、你指的是三相动力电,三相四线制,一根零线,三根火线。如你的三相插头是三相都是380V的,你只要将三根火线接到三相插头就行。

4、接线方法:三根电机定子线接三相火线,地线接保护接地线。

5、咖啡色接火线,蓝色接零线,两根黑色接地线。接好后用万用表测量一下黑线是否与电灶相通,如果通,那么就是接地线了。

三相四孔插座接线怎么接?

插座正面的线序为,左:一相。下:二相。右:三相。最上面的孔可以是地线或者零线,因供电系统而异,为保护作用。接线的时候要是标准的电线颜色,那么就,左黄,下绿,右红;最上面是黄绿。

三相电煮面桶在插座上面有四个孔,这个对应的是三相四线制,也就是三火一零。这种插座的接线L1L2L3是用来接火线的,E是用来接零线的。

一般380Ⅴ在插座上面有四个孔,这个对应的是三相四线制,也就是三火一零。这种插座的接线L1L2L3是用来接火线的,E是用来接零线的。

手持插头,面对4个金属叉子,导线对下方,左W 、 上V 右U 、下N。三相四线制是指三个相线(U、V、W线)和中性线(N线),不单独设地线(PE线),而是中性线(零线)和地线共用一条线路。

四根线分别是 a b c 三根相线和保护线。颜色区分是这样的:相线为黄 绿 红;保护线为黄绿相间的双色线。接线的时候按照颜色相同的接在一起的原则接线就可以。如果是电机的话,三相电机有一个正转反转的问题需要注意。

四孔插座电器接线图

一般工业设备都是用三相四线制,即3根火线1根中性线(俗称零线)。接线方式是中性线接最粗,最大的那个接线柱,其余接3根火线。如果电气设备考虑相序的话,若反相,任意调整两根火线既可。

一开四孔插座,其中开关是双控的。双控:单刀双掷。单刀双掷:有三个接线口,一个刀,两个掷。开关L为刀为公共点,L1L2为掷。接线:火线接L,L1L2其中一个跳接插座L,N接零线。 就是开关控制插座的接线方法。

首先把电源线的火线直接连接到开关的一个接口上(L),然后从开关的另一个接口上用导线连接的插座的L接口上,再把电源线的零线接到插座的N接口上,最后把电源线的地线接插座的地线接口上就OK。

四开开关也就是四位开关,就是有四个开关按钮。其接线方法如下:开关接线端子标有LLLL4的孔是公共端,接火线,接线端子标有L1L12的孔接灯头线(两个孔随便接一个)。
