游标卡尺怎么读数图解(一个新手如何看懂游标卡尺)

05-15 12阅读

游标卡尺怎么正确读数?

1、- 方法二:直接读取游标上的数值。例如,游标上的1代表5格,即0.10毫米;2代表10格,即0.20毫米;以此类推。 计算最终读数 将主尺读数与游标读数相加,得出最终结果。例如,主尺读数为7毫米,游标读数为4格(0.08毫米),因此总读数为7毫米 + 0.08毫米 = 08毫米。

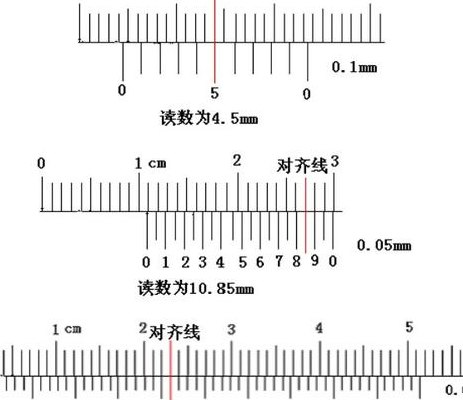

2、读数方法 看游标尺总刻度确定精确定度(10分度、20分度、50分度的精确度)读出游标尺零刻度线左侧的主尺整毫米数(X);找出游标尺与主尺刻度线“正对”的位置,并在游标尺上读出对齐线到零刻度线的小格数(n)(不要估读);按读数公式读出测量值。

(图片来源网络,侵删)

3、游标卡尺是利用主尺刻度间距与副尺刻度间距读数的。以13-2图0.02mm游标卡尺为例,主尺的刻度间距为1mm,当两卡脚合并时,主尺上49mm刚好等于副尺上50格,副尺每格长为=0.98mm。

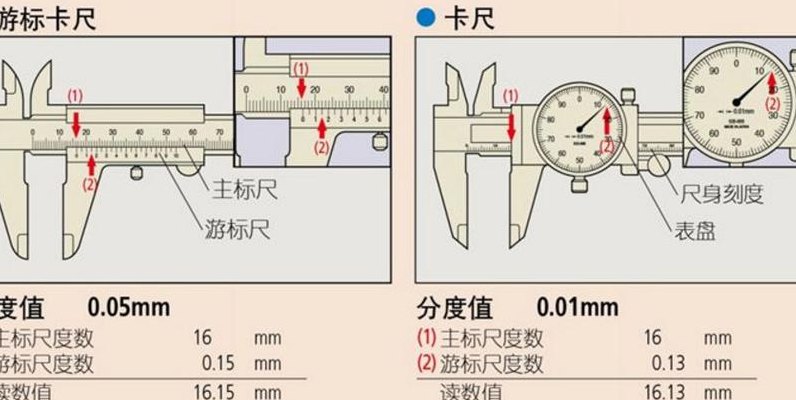

4、游标卡尺的读数方法图解如下:看游标尺总刻度确定精确定度(10分度、20分度、50分度的精确度)。先读整数——看游标零线的左边,尺身上靠近的一条刻线的数值,读出被测尺寸的整数部分。

如何使用卡尺读数?

1、游标部分先看0对主尺的数字,是毫米,看游标尺上的数值和那个主尺标线对齐,对齐的数值就是零点几毫米。读数要从标尺零刻度开始,读取卡尺上精度所要求的位数,通常为小数点后1位或2位。卡尺 卡尺是一种量具,用来测量长度、内外径、深度,具有计量和检验的作用。

2、主尺一般以毫米(mm)为单位,而游标上则有20或50个分格。所以在读取游标卡尺数值时,一个是主尺的读数、一个是数副尺和主尺相重合的竖直的读数,要将两个数值相加,就是我们想要的最终数值。

(图片来源网络,侵删)

3、卡尺:读数时首先以游标零刻度线为准在尺身上读取毫米整数,即以毫米为单位的整数部分。然后看游标上第几条刻度线与尺身的刻度线对齐,如第6条刻度线与尺身刻度线对齐,则小数部分即为0.6毫米(若没有正好对齐的线,则取最接近对齐的线进行读数)。

4、一,卡尺的使用:右手拿住卡尺长柄,大拇指移动游标,左手抓好待测外径(或内径)的物体,把待测物位于外测量爪之间,当量爪紧紧抓住物体时,就可读数。

5、游标卡尺:使用前要保证记区零误差,然后测量时需要将尺框向右移动到某一位置,这时活动测量爪就会与固定测量爪产生一定的距离,而这个距离就是被测的尺寸。所以这种卡尺的使用方法是很简单的,读数的时候只需要先读整数,然后再读小数。

6、游标卡尺的使用方法: **长度、宽度、外径等尺寸的测量:将卡尺的一个测量爪与被测物体的一个端面紧密对齐,然后移动另一个测量爪,使其与另一个端面紧密接触。保持卡尺水平,旋紧固定螺栓后进行读数。在同一位置连续测量三次,取平均值。要点:* 测量外部尺寸时,应使用卡尺的外测量爪。

游标卡尺使用方法和读数方法图解

1、游标卡尺的使用方法和读数如下:将量爪并拢,查看游标和主尺身的零刻度线是否对齐。

2、游标卡尺的读数方法图解如下:看游标尺总刻度确定精确定度(10分度、20分度、50分度的精确度)。先读整数——看游标零线的左边,尺身上靠近的一条刻线的数值,读出被测尺寸的整数部分。

3、测量时,右手拿住尺身,大拇指移动游标,左手拿待测外径(或内径)的物体,使待测物位于外测量爪之间,当与量爪紧紧相贴时,即可读数。测量外径 如图,红框内部分,钳住物品,得出测量数据。

4、游标卡尺的使用及读数方法 机械游标卡尺的简介:游标卡尺是精密的长度测量仪器,常见的机械游标卡尺如下图所示。
