功率配线对照表（功率配线对照表220v）

知道多大千瓦如何配线?

口诀：5加三，4加四，6后加六，25后加五，120导线配百数。5加三：表示5平方的铝线穿管敷设，最大可以带5+3=5KW的电机。4加四：表示4平方的铝线穿管敷设，最大可以带4+4=8KW的电机。6后加六：表示6平方以上的铝线穿管敷设，最大可以带 “截面积+六” 千瓦的电机。

先计算用电器电流，根据电流选择导线。三相电电流计算：功率因数以0.85计算。功率÷电压÷根号3÷功率因数比如60KW功率计算：60KW÷380÷732÷0.85=107A 根据电线电流对照表，107A可选择35平方的导线。

说明此口诀是对三相380伏电动机配线的。导线为铝芯绝缘线(或塑料线)穿管敷设。 “5 加三”，表示5 平方毫米的铝芯绝缘线穿管敷设，能配“5 加三”千瓦的电动机，即最大可配备5 千瓦的电动机。“4 加四”是4 平方毫米的铝芯绝缘线，穿管敷设，能配“4 加四”千瓦的电动机。

I 是电流=AP是功率=W 空开大小计算：三相电：电流=功率÷380÷732单相：功率单位是W ÷220=电流也就是A线负载计算：这得查配线的载流量，经验公式：铜导线面积等于负载功率千瓦数乘以0.65，得数小于或等于导线实际截面的就选其值，大于的选粗一级的导线，铝线在算出铜线结果的基础上粗一级。

伏、15KW电机、电流有37安左右，100米以内的距离就按电缆参考载流量，选3*10+1*6平方铝芯电缆（参考载流量40安左右）就可以了，100米线路损耗只有5%左右。

功率怎么配线

1、根据三相电功率计算公式：功率P=√3UIcosa（cosa表示功率因数，一般取值0.85）I=P÷（√3Ucosa）=20000÷（732×380×0.85）=375（A）根据导线载流量表：6平方铜芯线允许长期负载电流为：32A—40A 32A＜375A＜40A 所以选择6平方毫米的铜芯电缆。

2、口诀：5加三，4加四，6后加六，25后加五，120导线配百数。5加三：表示5平方的铝线穿管敷设，最大可以带5+3=5KW的电机。4加四：表示4平方的铝线穿管敷设，最大可以带4+4=8KW的电机。6后加六：表示6平方以上的铝线穿管敷设，最大可以带 “截面积+六” 千瓦的电机。

3、根据功率算额定电流，单相P=UI*COS￠，三相P=√3UI*COS￠（U线电压、I线电流）再根据额定电流查电线电缆载流量表（还需考虑敷设方式等）选择对应的规格。一般铜线安全计算方法是：1平方毫米10A 5平方毫米16A 5平方毫米铜电源线的安全载流量－－28A。4平方毫米铜电源线的安全载流量－－35A 。

4、电线截面功率计算方法：一般对于10㎜的导线可将其截面积数乘以5倍。一般对于125㎜的导线可将其截面积数乘以4倍。一般对于350㎜的导线可将其截面积数乘以3倍。一般对于70、95㎜的导线可将其截面积数乘以5倍。

5、I=P÷（√3×U×cosa）根据电流选导线。计算方法如下：P=√3×U×I×cosa（cosa为功率因数，一般取值0.85）I=P÷（√3×U×cosa）=15000÷（732×380×0.85）=2813（A）4平方毫米铜芯线允许长期负载电流为：25A—32A 25A＜2813A＜32A 所以选择4平方毫米的铜芯电缆。

有用电器功率怎么算需要多少平方的电线?

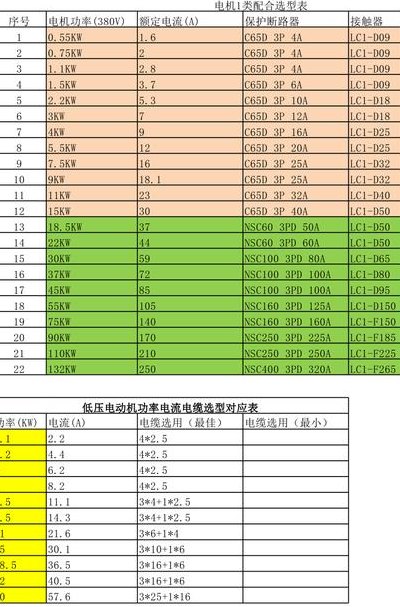

1、千瓦，三相，380伏的电机，线电流约74安培，建议用15平方毫米的铜线；30千瓦，三相，380伏的电机，线电流60安培，建议用10-15平方毫米的铜线；15千瓦，三相，380伏的电机，线电流30安培，建议用6平方毫米的铜线。

2、功率P=电压U×电流I 计算出的功率就是电线所能承受的最大电功率。

3、根据功率算额定电流，单相P=UI*COS￠，三相P=√3UI*COS￠（U线电压、I线电流）再根据额定电流查电线电缆载流量表（还需考虑敷设方式等）选择对应的规格。一般铜线安全计算方法是：1平方毫米10A 5平方毫米16A 5平方毫米铜电源线的安全载流量－－28A。4平方毫米铜电源线的安全载流量－－35A 。

4、电线平方功率计算公式：P=UI。以5平方毫米的铜线为例，依据P=UI公式，功率P＝220V乘以25A=5千瓦，那么5平方毫米的铜线所能负载的功率就是5千瓦；4平方的铜线，所能负载的功率＝220V乘以32=7千瓦；6平方的铜线所能负载的功率是8千瓦。以此类推，计算出电线的负载能力。

5、一般来说，经验载电量是当电网电压是220V时候，每平方电线的经验载电量是一千瓦左右。铜线每个平方可以载电1-5千瓦，铝线每个平方可载电0.6-1千瓦。因此功率为1千瓦的电器只需用一平方的铜线就足够了。具体到电流，短距送电时一般铜线每平方可载3A到5A的电流。
