行程开关实物接线图（行程开关实物接线图及接线端子视频）

...与两个交流接触器怎么控制电机正反转实物接线图和两个控制按钮_百度...

1、控制系统图如下图所示，控制按钮使用一个带自锁功能是（两个不带自锁的按钮需要配继电器，电路更复杂）。行程开关1有信号输出时，线圈KM1通电吸合，KM1常闭触点断开，KM2线圈断电，KM1常开触点闭合，电机通电，同时线圈KM1自保持带电（图的中间部分），使得KM1常开触点保持闭合状态，电机正转。

2、新旧的基本一样，所谓新的，恐怕看起来你有些困难。

3、-05-05 两个交流接触器控制电机正反转的实物接线图 4 2012-12-01 两个交流接触器控制一个电机正反转接线图。

接触器和行程开关是怎么样接的啊(线路图)

1、行程开关1有信号输出时，线圈KM1通电吸合，KM1常闭触点断开，KM2线圈断电，KM1常开触点闭合，电机通电，同时线圈KM1自保持带电（图的中间部分），使得KM1常开触点保持闭合状态，电机正转。启动停止按钮是一个自保持按钮，闭合时启动，断开时停止。

2、行程开关1有信号输出时，线圈KM1通电吸合，KM1常闭触点断开，KM2线圈断电，KM1常开触点闭合，电机通电，同时线圈KM1自保持带电（图的中间部分），使得KM1常开触点保持闭合状态，电机正转。

3、一定要用行程开关常开来停止电动机就需要增加一个中间继电器，通过行程开关常开闭合后接通中间继电器，中间继电器因通电而吸合，使中间继电器的常闭触头断开，从而切断整个电路的电源达到停止的目的。如果没有特别的要求最好还是用行程开关的常闭来停止电动机。

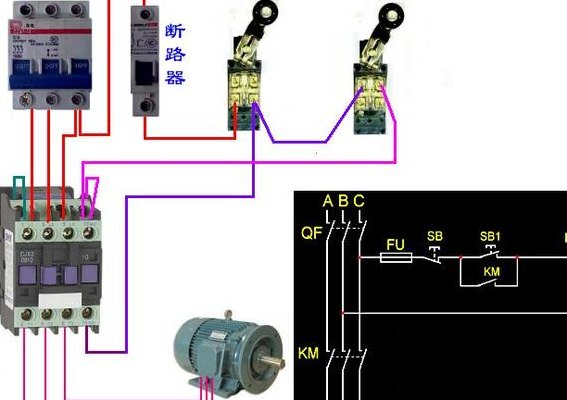

4、接线方式如下。以线圈电压220V为例，热继电器常闭一头接电源（L），常闭输出接停止按钮，停止按钮（行程开关）输出接启动按钮，在引一根自锁线到接触器常开输入，常开输出接线圈A2，线圈A2接N线。启动输出接线圈A1。如果需要加指示灯，把电源指示灯直接并联到电源上，工作指示灯直接并联到接触器线圈上。

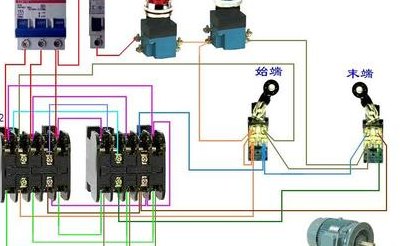

CJX2-4011新型接触器正反转带两个行程开关实物接线图

1、此图为手动正反转电机启动原理图，左边为主电路，右边为控制部分。稍加改动即为行程开关自动控制。SB3为停止按钮，可接为行程开关1的常闭接点，SB2为启动按钮，可接为行程开关2的常开接点，行程开关的安装位置看你的设备具体情况来定。

2、CJX2-4011交流接触器的接线图如下：CJX2(LC1) 系列交流接触器(以下简称接触器)，上德接触器在法国TE公司LC1-D系列上改进而成，完全可以替代进口产品。

3、-08-12 正泰的CJX2-4011交流接触器 怎么接线？ 31 2016-04-19 CJX2-4011交流接触器接线图 59 2010-03-24 380交流接触器接线实物图 1029 2017-12-15 求一张关于CJX2-4011交流接触器的接线图。 2018-01-24 正泰CJX2-4011的交流接触器如何与时控开关，接图线。

4、不过一般来说，A1，接控制220V，A2接零线然后就是主触电点接，L1，L2，L3接三相电源。下面的主触点T1，T2，T3接用电设备的三相输入端。而旁边的NO，NC则是辅助触点，是接反馈信号或其他需要联动的小负载用电设备的。发个最简单的图给你参考吧。

5、就是将时空开关的负载端，接上交流接触器的线圈。交流接触器，主回路接线，大家都知道，是任取两相接电源 负载端接电灯。其实和单个按钮接线一致， 只不过将按钮换成了时控开关罢了。交流接触器（Alternating Current Contactor）广泛用作电力的开断和控制电路。

6、到淘宝买一只家用24小时时间控制器，它可以设定什么时间开灯，到什么时间再关灯，你交流接触器线圈就直接插到时间控制插座上，时间控制器电源请接到接触器上面桩头，再接220V电源，如果不用空开的话要再装保险丝。接触器下面桩头就接照明灯，很简单。
