倒车后视摄像头接线图（倒车后摄像头安装教程视频）

宝骏730加装导航,倒车后视怎么接线

1、原车摄像头线是4条， 黑-，蓝+为视频信号， （靠近插头卡扣位置的那两条）另外两条为屏蔽和供电可以不接，倒车触发在13脚位置已经接好了的 ，可以不管。

2、步骤一：首先，拆下车上的CD机。一般来说，内饰板会扣着螺丝，您需要将内饰板翘下来，然后用T20拆下CD机上的四颗螺丝。请注意，螺丝只是起一个固定作用，即使掉落下去也不会影响安装。在此过程中，务必小心，以免螺丝掉进车内。 步骤二：将CD机拆下后，轻轻拿出，并将其后面的两个插头与线束分离。

3、对于宝骏730的导航问题，若发现两个USB插口不供电，首先要理解汽车电路和USB接口的基本工作原理。汽车电路的正负极以颜色区分，红色为正极，黑色为负极。同样，USB插口的接线也遵循这种规则。！-- 如果你的730车型中央USB线接反了（红负黑正），那么解决方法是调整导航背后的插头。

4、您可通过USB线将手机与车载导航系统相连。一旦连接成功，导航界面将显示手机屏幕内容，实现手机操作与导航屏幕同步，双向控制将带来极大的便利。若导航系统不支持手机互联：！-- 首先，您需在手机上下载并安装宝骏730的专用应用。然后，使用HDMI转接线，一端连接手机，另一端连接到导航系统的HDMI接口。

倒车影像接线安装图解

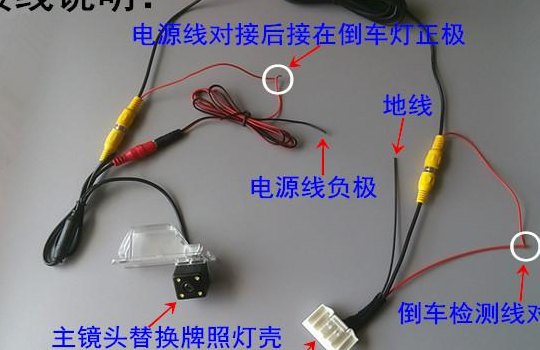

倒车影像的五根线分别接车的电源线、视频线，摄像头的电源、视频线，如下图所示。将两根黄色的线接起来，这是倒车影像的视频线，如下图所示。将红色的线跟棕色的线头接起来，这是倒车影像的电源线，如下图所示。将两个红色的接头接起来，这是后面摄像头的电源线，如下图所示。

首先，倒车影像的五根线分别连接到汽车的电源线，视频线，摄像机的电源和视频支线，如下图所示，然后进入下一步。其次，完成上述步骤后，连接两条黄色电线，这是倒车影像的视频电缆，如下图所示，然后进入下一步。

准备工具：胶带、螺丝刀、钢丝钳、橡胶撬刀、牵引线。

帕萨特车载后视摄像头,怎么装才能让他显示后面的景象出来?要插哪根线...

内部屏幕安装：首先，确保您的车内屏幕能够处理来自倒车影像摄像头的信号。这一步至关重要，因为摄像头采集的图像需要清晰地显示在屏幕上。 控制屏安装：准备备份映像和数据线，进行测试以确保安装成功。

新款帕萨特加装倒车后视的接线方法：倒车影像的五根线分别接车的电源线、视频线，摄像头的电源、视频线。将两根黄色的线接起来，这是倒车影像的视频线。将红色的线跟棕色的线头接起来，这是倒车影像的电源线。将两个红色的接头接起来，这是后面摄像头的电源线。

步骤一：开启中控面板 首先，您需要打开车辆的中控面板，为后续的线路操作和摄像头安装做好准备，确保一切操作在车辆正常关闭的状态下进行。步骤二：安装摄像头 将倒车摄像头稳固地固定在车辆后牌照的上方，务必确保摄像头的视角能够全面覆盖车辆后方的每一个角落，以便于倒车时能获得全面的视野。
