止回阀种类（止回阀种类图片）

止回阀符号代表的阀门种类及原理

1、止回阀（Check Valve）是一种防止流向倒流的阀门。止回阀的原理是在阀瓣内部设置弹簧或重物，使其在正向流动时开启，反向流动时关闭。止回阀使用范围广泛，可以适用于各种介质、温度下的流量控制。其优点是结构简单、易于安装、耐腐蚀、密封性好，并能有效减少管道倒流的危害。

2、止回阀符号是机械控制系统中的一种重要元件，用于控制流体的流动方向。它通常由一个箭头和一个三角形组成，箭头表示流体的流动方向，三角形表示阀门的位置。止回阀符号的作用是防止流体倒流，保证系统的正常运行。

3、止回阀符号：止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。

4、止回阀符号：向左转|向右转；消声止回阀符号：向左转|向右转。阀门图形符号是对阀门简单的图形标注，一般用于制图等领域。阀门图形符号包含了球阀、蝶阀、止回阀等多种常用阀门的符号信息。具体如图：止回阀的作用是只允许介质向一个方向流动，而且阻止反方向流动。

止回阀型号规格大全

该规格型号以及外形尺寸如下：公称通径：DN15为130mm、DN20为150mm、DN25为160mm、DN32为180mm、DN40为200mm等。高度：H15为70mm、H20为80mm、H25为95mm、H32为105mm、H40为115mm等。阀体长度：L15为95mm、L20为105mm、L25为115mm、L32为135mm、L40为145mm等。

举例说明：H77X-16代表蝶式止回阀、H41X-16，代表升降式止回阀、H44H-16代表旋启式止回阀。

H42H型止回阀 功能：H42H型止回阀是一种双向流动止回阀，具有两个进口和一个出口。它可以在介质的两个方向上实现单向流动，避免介质倒流。它具有结构简单、密封可靠、操作方便等特点。应用场景：H42H型止回阀适用于水、油、蒸汽等介质的管道系统中，广泛应用于建筑、农业、工业等领域。

止回阀型号大全 对夹升降式止回阀 H71X、H71H 对夹蝶形双瓣止回阀 H76X、H76H、H77X 静音止回阀 H42H、H42W 止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。

止回阀的种类图片

1、止回阀是用来防止介质倒流的一种阀门，止回阀的种类多样，每一种止回阀的作用不大相同，下面我们就来一起了解一下吧。止回阀的作用与种类 旋启式止回阀 旋启式止回阀的阀瓣围绕阀座外的销轴旋转，开启或关闭止回阀。

2、止回阀的种类及图例如下：升降式止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。

3、止水阀（又称止回阀），是指启闭件为圆形阀瓣并靠自身重量及介质压力产生动作来阻断介质倒流的一种阀门。止回阀在水泵供水系统中的作用是防止高压水回流对水泵叶轮的冲击。系统在运行中由于某种原因，水泵突然停止运转时，泵内压力消失，与水泵出口相连的高压水就会反向流回水泵。

4、止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种：升降式止回阀分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式。止阀是依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。

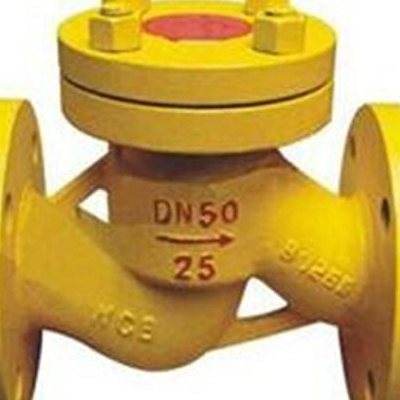

5、常见的止回阀有以下几种。升降式止回阀：立式和卧式两种。升降式止回阀的阀体形状与截止阀一样，因此它的流体阻力较大。阀瓣沿着阀体垂直中心线滑动。当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自垂降落在阀座上。升降式（消声）止回阀 立式升降式止回阀。

6、止回阀是一种常见的流体控制装置，在工业生产、水利工程、市政建设等领域有广泛的应用。根据不同的作用原理和结构特点，止回阀可以分为多种类型，下面将对其中的几种进行介绍。

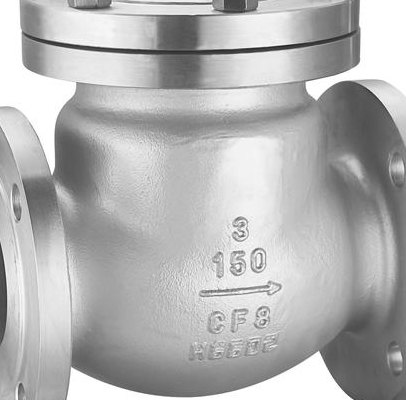

不锈钢止回阀

止回阀的材质主要包括铸铁、碳钢、不锈钢、合金钢、铜合金等。不同的材质适用于不同的介质和工作环境。常见的材质规格如下：铸铁止回阀：适用于水、油、气等介质，工作温度不超过120℃，压力不超过6MPa。碳钢止回阀：适用于油、水、气等介质，工作温度不超过300℃，压力不超过4MPa。

止回阀，品牌仪泰，连接形式是法兰，不锈钢材质，工作温度是常温，公称通径40-500，旋启式结构，流动方向是单向，适用介质是水，价格在150元到180元左右。止回阀，品牌双泰，压力PN16，工作温度≤200℃，适用介质是硝酸类，公称通径DN100，连接形式是法兰，价格在350元到400元左右。

升降式止回阀分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式。以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、焊接连接和对夹连接四种。结构 止回阀(Check Valve)：按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。
