阀门型号表示方法（阀门型号表示方法表）

阀门型号到底怎么表示?阀门有什么用?

其实阀门型号通常来表示驱动方式，连接形式，公称压力，阀门类型，阀门材料等……，现在的阀门型号的标准化对阀门的各种设计提供了方便。现在我们的国家让阀门的型号实现统一标准，可是由于时代的变化，阀门工业无法适应国家的标准，从而导致现在阀门工业能够自己制定一套属于自己生产厂的代号方法。

而阀门的型号主要是由七个数字或字母构成，第一个字母表示阀门类型，第二个数字表示的是驱动方式，第三个数字表示连接方式，第四个数字表示结构型式，第五个数字表示公称压力，第六个字母表示密封面材料，第七个字母表示阀体材料。阀门指的是用来开闭管路、控制流向、调节和控制输送介质的参数的管路附件。

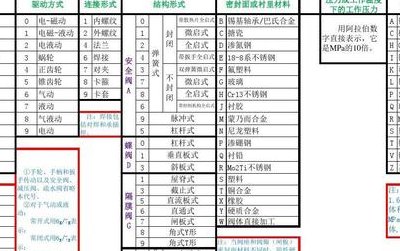

阀门型号表示方法由七个单元组成，用来表示阀门类别、传动方式、连接形式、结构形式、密封面或衬里材料、公称压力及阀体材料。· ⑴阀门型号各单元表示的意义。· 阀门型号的表示方法有七个单元组成：· ① ② ③ ④ ⑤ —⑥ ⑦各单元表示的意义如下：· ①第一单元—阀门类型。

阀门型号表示方法(常见的表示方式)

1、阀门类型代号的Z、J、L、Q、D、G、X、H、A、Y、S分别表示：闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀。阀门的连接式代号7分别表示：1—内螺纹、2—外螺纹、4—法兰、6—焊接、7—对夹。

2、球阀 Q 减压阀 Y 蝶阀 D 疏水阀 S 隔膜阀 G 柱塞阀 U 注：低温（低于零下 40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加 “D”“B”和“W”汉语拼音字母。3．传动方式代号用阿拉伯数字表示，按表 2的规定。

3、第一单元 ，表示阀门的类型，如Z表示闸阀，A表示安全阀，D表示蝶阀。第二单元 ，表示传动方式，如9表示电动，6表示气动，7表示液动。第三单元，表示连接形式，如6表示焊接，4表示法兰。第四单元，表示结构形式，如1表示单闸板 。第五单元，表示密封面及衬里材料代号，如Y表示硬质合金，X表示橡胶。

4、美标阀门型号表示方法 美标阀门型号表示方法是采用字母和数字组合的方式来表示。其中，字母代表着阀门的类型和结构，数字代表着阀门的尺寸和参数。具体表示方法如下：球阀：QB/T3706-1999 球阀的型号表示方法为“Q+阀门类型代码+阀门尺寸+阀门结构代码+阀门材质代码”，例如：Q41F-16P。

阀门型号有哪些?

安全阀A、蝶阀D、隔膜阀G 、止回阀(底阀)H、截止阀J、节流阀L、排污阀P、球阀Q 、疏水阀S、柱塞阀U、旋塞阀X、减压阀Y、闸阀Z。

用汉语拼音字母表示阀门的型号，如常用的阀门型号有：Z —闸阀；J —截止阀；L —节流阀；Q —球阀；D —蝶阀；X —旋塞阀；H —止回阀；A —安全阀；Y —减压阀；S —疏水阀。注：用于低温（低于 –40C。

阀门型号及字母代号如下：安全阀A、蝶阀D、隔膜阀G、止回阀H、截止阀J、节流阀L、排污阀P、球阀Q、疏水阀S、柱塞阀U、旋塞阀X、减压阀Y、闸阀Z。阀门是用来开闭管路、控制流向、调节和控制输送介质的参数的管路附件。根据其功能，可分为关断阀、止回阀、调节阀等。

球阀、蝶阀、截止阀、止回阀、闸阀、调节阀、节流阀、氧气阀、电站阀、排污阀、放料阀、真空阀、电磁阀、减压阀、调压阀，角式阀、角阀、三通阀、四通阀、多通阀、鸭嘴阀、平板闸阀、油田阀、切断阀、排渣阀、刀型闸阀、卸灰阀、衬氟衬胶阀。
