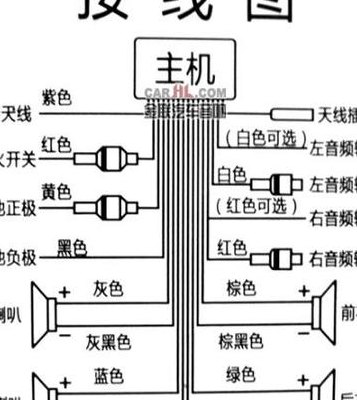

车载低音炮接线图（车载低音炮接线图解）

低音炮电源怎么接?

低音炮上方的正极线连接到点火开关控制的acc线，负极线通过点火开关连接在一个地方。超重低音扬声器的喇叭线可以直接连接到喇叭上。低音炮的使用和介绍；低音炮上方的正极线连接到点火开关控制的acc线，负极线通过点火开关连接在一个地方。超重低音扬声器的喇叭线可以直接连接到喇叭上。

/电瓶正极加保险丝接低音炮+12V.2/GND负极接车売 3/REM开机摇控信号。

问友：一般的低音炮分12V和24V两种，常用的一般是12V的直流电，切记不要直接接入220V。这样会烧坏你的低音炮，一般使用12V电瓶即可使用。如果是交流220V供电，必须接入12V的变压器进行降压，然后接入一个二极管即可。低音炮上+12接正极。GND接负极。

没猜错的话你的底音炮是车上用的，一般可以接两个是正极，一个负极，两点都接在一起都是正极都接在一起，在接一个负极试试。也有的一个12v正极一个接24v正极一个接零线负极。

12伏低音炮怎样接线,求图解!!

在用原车CD的话就把 +12V和控制线并联接在一起。在吧底线打铁就可以了。因为原车CD没有功放控制线。控制线的作用就是当CD打开的时候，功放工作不打开的是功放不工作。靠CD控制的。因12V电压在 8 欧负载上只能产生十几瓦功率，车载低音炮要有足够的功率输出，就必须提高工作电压。

需要有一套电源变压器变为12伏，然后通过整流二极管桥式整流后、再滤波，才能使用。需要材料：次级输出40～60瓦12伏的电源变压器一个。1n5402整流二极管四个。耐压25伏3300微法电解电容器两个（并联在一起使用）。

图1的接到接到图二的两个搭铁接口，线尽量粗；图1的控制接到图二的控制REM，随便线都可以；图1的+12接图2的正12伏那里，线尽量粗。

看图片，GND就地线接电源负极，+12v与REM接电源正极，REM属于控制线，INPUT莲花座属于左右声道音频信号输入，右边第二个音量大小，右边第一个应该是低音频率衰减调节。

汽车音响怎么接线?

汽车改装音响接线的方法如下：“IN-”表示音频信号的输入端，主机（或功放放）输出端应接到此两个端子。“”正极和“-”负极要与主机（或功放）的输出端相对应，一定不要接；“Tweeter-”是高音喇叭的接线柱，高音喇叭的正、负极要与分频器上面标示相对应，一定不要接错。

具体接线最好打开音响在电路板中找到相应两个声道的前置放大输入端，否则只能试答验接线了（不会损坏音响），另一根线是接地还是其它用途，可用电表测量与电路板的地是否接通确定。

普通立体声接法：CD机的音频输出接功放的一路音频输入，2根线，L接L，R接R。AC3接法（1）：6根线，也是相对应的，CD的输出接功放的输入。L（前置左）、R（前置右），SL（环绕左）、SR（环绕右），C（中置），W（重低音）。

求教有源低音炮接线

功放上的OUTPUT SUBWOOFER 圆孔输出的是低电平的低音信号，就是说它不能接喇叭.需要配个有源低音炮(带功放的低音炮)把低音信号放大才行。有了有源低音炮后，用RCA线材将功放上的OUTPUT SUBWOOFER 圆孔和有源低音炮上的线路输入(LINE INPUT)连起来即可。

需要从其中的一个主声道输出接口，加一个“高转低”，才能接到有源低音炮的输入端。具体方法如下：第一步是选择安装位置。一般建议安装在汽车中部座椅下，音响开起来，整个车内有很好的音乐效果。布正极线。从电瓶正极取电，在该线上加装保险丝，把线束通过合适位置引到车内。调适。

功放上的OUTPUTSUBWOOFER圆孔输出的是低电平的低音信号，就是说它不能接喇叭.需要配个有源低音炮(带功放的低音炮)把低音信号放大才行。首先要确定你的炮是有源还是无源炮，无源炮就可以放弃了，有源炮因为内置低通滤波，把中高频过滤掉，只要有对应的接口即可。

低音炮一般是有源的， 如果功放上有一个“SUBWOOFER”音讯输出埠， 就接在这里； 如果功放没有SUBWOOFER这个音讯输出埠，那么接在功放上任意一个音讯输出即可（无所谓左声道还是右声道）。

有源低音炮怎么接线？一：如果你所选择的功放没有内置解码器，也就是说你必须依赖于DVD机的解码器解码输出超低频信号，那你就可以将此超低频信号从DVD机的超低频输出端直接输入到SUB-10DT的SUB输入端（黑色端）就可以了。
