接地电阻测试方法(变电站接地电阻测试方法)

2024-08-01 132阅读

接地电阻怎么测试

接地电阻的测量方法有5种,如下:两线法条件:要有已知接地良好的地,如PEN等,所测量的结果是被测地和已知地的电阻和。假如已知地远小于被测地的电阻,测量结果可以作为被测地的结果。三线法条件:要有两个接地棒:一个辅助地和一个探测电极。各个接地电极间的间隔不小于20米。

三线法是另一种测量接地电阻的方法,它需要两个接地棒:一个辅助接地棒和一个探测电极。这些接地电极之间的距离应不小于20米。三线法的原理是在辅助接地棒和被测地之间施加电流,然后测量被测地和探测电极之间的电压降,从而得到包括测量电缆本身电阻在内的接地电阻值。

接地电阻测试方法(变电站接地电阻测试方法)
(图片来源网络,侵删)

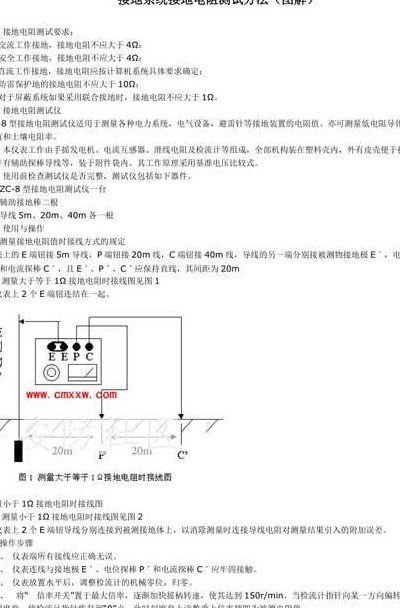

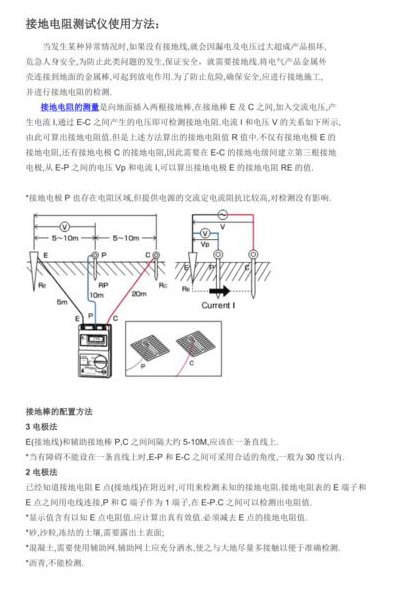

接地电阻测试原理和方法:测试接地方式接地阻抗 电流电极尽量布置在正常电流极与试验接地装置dcG边缘的距离应为试验接地装置最大对角线长度D的4~5倍(平行布线法),2倍以上(三角形接线法理想地区土壤电阻率均匀),电压引线长度为电流引线长度的0.618倍(扁线接线法)或等于电流线(三角形接线法)。

接地电阻测试方法有哪些

1、接地电阻的测量方法有5种,如下:两线法条件:要有已知接地良好的地,如PEN等,所测量的结果是被测地和已知地的电阻和。假如已知地远小于被测地的电阻,测量结果可以作为被测地的结果。三线法条件:要有两个接地棒:一个辅助地和一个探测电极。各个接地电极间的间隔不小于20米。

2、测试方法:单一接地电极装置的接地电阻测、3极测量方法(62%法)、4极接地电阻测量法、选择性4极接地电阻测量、使用2个电流钳的接地回路测量以及使用接地回路电阻钳表的测量。单一接地电极装置的接地电阻测:使用一个适当的电源G注入一个交流电流(I),通过辅助电极H并回到接地电极E。

3、两线法。条件:必须有已知接地良好的地,如PEN等,所测量的结果是被测地和已知地的电阻和。如果已知地远小于被测地的电阻,测量结果可以作为被测地的结果。适用于:楼群稠密或水泥地等密封无法打地桩的地区。接线:E+ES接到被测地,H+S接到已知地。三线法。

接地电阻测试方法(变电站接地电阻测试方法)
(图片来源网络,侵删)

4、单钳测量法用于测量多点接地系统中的每个接地点的接地电阻,而且测量时不能断开接地连接,以防止发生危险。这种方法适用于需要测量每个接地点电阻的多点接地系统。接线方式是使用电流钳监测被测接地点上的电流。 双钳法适用于多点接地系统,不需要打辅助地桩,用于测量单个接地电阻。

5、接地电阻测试方法有哪些 有两线、三线、四线、单钳、双钳等方法来测试。这些测试方法都离不开接地电阻测试仪产品,也就是说要借用测试仪才能很好测试出接地电阻的数据,在做具体测试时,需要根据被测试场合来使用方法,譬如说密封无法打桩的水泥地就可以选用两线法来测试。

6、两线法:须有已知接地良好的地,如PEN等,所测量的结果是被测地和已知地的电阻和。假如已知地远小于被测地的电阻,测量结果可以作为被测地的结果,适用于楼群稠密或水泥地等密封无法打地桩的地区,E+ES接到被测地,H+S接到已知地。

测接地电阻正确方法

接地电阻测试原理和方法:测试接地方式接地阻抗 电流电极尽量布置在正常电流极与试验接地装置dcG边缘的距离应为试验接地装置最大对角线长度D的4~5倍(平行布线法),2倍以上(三角形接线法理想地区土壤电阻率均匀),电压引线长度为电流引线长度的0.618倍(扁线接线法)或等于电流线(三角形接线法)。

测接地电阻的正确方法有两点法、三点法。两点法 用这种方法测量的时候,一定要记住被测接地电阻必须要离接地点稍微远一些,这样子才能够不受影响。测量的时候,我们需要将两个端口连接到被测的接地电中,然后测量电极的电阻,测量的结果比较快速。

单钳测量法用于测量多点接地系统中的每个接地点的接地电阻,而且测量时不能断开接地连接,以防止发生危险。这种方法适用于需要测量每个接地点电阻的多点接地系统。接线方式是使用电流钳监测被测接地点上的电流。 双钳法适用于多点接地系统,不需要打辅助地桩,用于测量单个接地电阻。
