家用漏电开关接线图（家用漏电开关的正确接法）

漏电保护开关的接线方法是怎样的?

在漏电保护器负载侧接触的是火线，即火线在左侧，零线在右侧。在线路错乱，无法位置分辨时可用如下操作：火线零线的辨别方法：电笔测试：如果在家中：通电，用电笔测，会亮的全是火线。将总开关处的零线断开，只接通火线，将家中的灯打在开的位置，用电笔测，刚才不亮，现在亮的全是零线。

漏电保护器的正确接线方法：1P+N漏电磨搜保护器：先把标有字母“N”的接线端和零线接在一起，另外一条线和火线接在一起。2P漏电保护器：只要把进出线按要求连接即可。3P漏电保护器：先把标有字母“N”的接线端和零线接在一起，剩余三条线分别连接A相、B相、C相线。

先找到火线和零线，可以通过电笔来测量一下，再按照左零右火的原则来接入到不同的接线端口。将上下两端的电线剥离5毫米左右，内部的铜芯线裸露出来，接下来再对应到各自的接线柱，螺丝拧紧就可以了。

漏电保护器接线方法：1：零线接到（N)火线接到另一个就可以了。2：用电笔测一下，找到零线和火线。然后对应这接就可以了。3：一般蓝色的是零线，红色的是火线，特别注意，接线之前一定要断电，零线和火线不要接反。

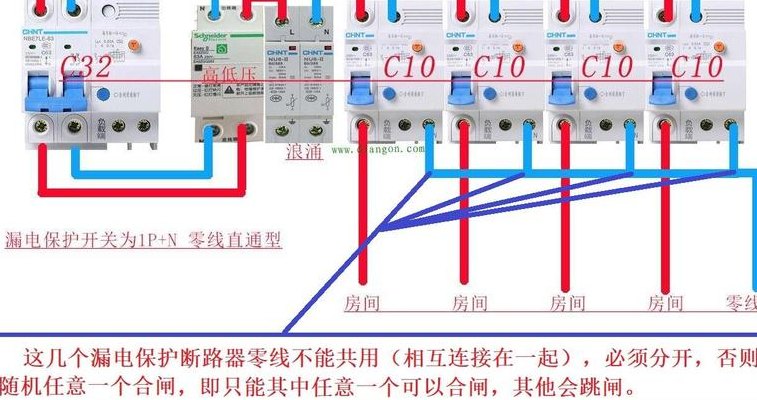

一个空开下属三个用电支路，每一支路受一个漏保保护。三个漏保各尽其责，互不干扰。具体接线是：三个漏保上桩头并联后进空开下桩头。空开上桩头为供电进线端，漏保下桩头是各支路用电设施。3个开关并联到起，或设一个总开关，另外两块作分路开关。先了解空开的各个部位作用名称。

零线---接漏电保护器上的蓝色线---对应热水器上的N端子；接地线---接漏电保护器上的黄绿双色线---对应热水器上的PE端子。接线方式如下图所示：封闭式电热水器在出水口处由一个或多个阀门控制水量，并在自来水压力下工作。该类热水器具有安装位置灵活、出水压力高及热损失小等优点。

家装漏电保护开关怎么接线?

1、漏电保护开关怎么接线 漏电保护开关的进出线由三火一零组成，一般情况下，红色线为火线，蓝色线为零线，遵循上进下出、左火右零的接线原则，将零线接入漏电保护开关的N级接口，然后将火线接入漏电保护开关的L级接口，需注意的是三根火线必须一并通过电流互感器。

2、这两种漏保的接线方法都比较简单，其中3P漏保只要将进线口和出线口对应接在火线的ABC三相即可。3P+N漏保则要先将左边三个接线端子接在L上，然后再将右边一个接线端子接在N上，最后将进线口和出线口对应接在火线的ABC三相，零线接在N上。

3、一个空开下属三个用电支路，每一支路受一个漏保保护。三个漏保各尽其责，互不干扰。具体接线是：三个漏保上桩头并联后进空开下桩头。空开上桩头为供电进线端，漏保下桩头是各支路用电设施。3个开关并联到起，或设一个总开关，另外两块作分路开关。先了解空开的各个部位作用名称。

4、N代表零线L代表火线E代地线，一般零线火线专指民用电的供电线路市电的交流供电电压为220伏，它包括一根零线和一根火线，零线接地所以称为零线，一般情况下避险不会漏电，而常见的有两孔三孔两种插座，在两孔中左孔连的是零线右孔连的是火线，在三孔插中上孔连的是地线左孔是零线是火线。

5、漏电保护器接线方法：根据不同的电气设备的供电方式选用不同的漏电保护器 单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。

6、总进线接在漏电保护器上，漏电保护器出来再分接在两个空开上，一个空开控制照明（额定电流小的），一个控制插座（额定电流大的），应该都是2P的吧。

漏电保护器接线图?

三根线的漏电保护器插头：火线---接漏电保护器上的棕色线---对应热水器上的L端子；零线---接漏电保护器上的蓝色线---对应热水器上的N端子；接地线---接漏电保护器上的黄绿双色线---对应热水器上的PE端子。

安装带有短路保护的漏电保护器， 必须保证在电弧喷出方向有足够的飞弧距离。飞弧距离大小按漏电保护器生产厂家的规定。安装时必须严格区分中性线和保护线， 三极四线式或四极式漏电保护器的中性线应接入漏电保护器。经过漏电保护器的中性线不得作为保护线，不得重复接地或接设备外漏可导电部分。

漏电保护器接线方法：根据不同的电气设备的供电方式选用不同的漏电保护器。单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。

一个空开下属三个用电支路，每一支路受一个漏保保护。三个漏保各尽其责，互不干扰。具体接线是：三个漏保上桩头并联后进空开下桩头。空开上桩头为供电进线端，漏保下桩头是各支路用电设施。3个开关并联到起，或设一个总开关，另外两块作分路开关。先了解空开的各个部位作用名称。

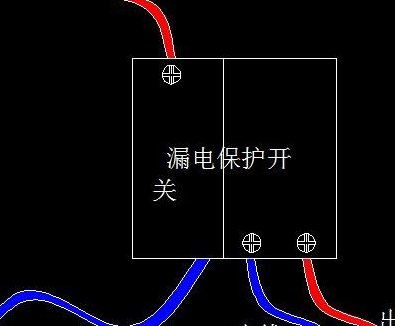

漏电保护器接线如图：上端是电源端，接电源。下端是负荷侧，接负载。接线注意：对于1p+N漏电断路器，N极没有过载保护特性即没流脱扣功能。如果电源侧接反，当关掉开关后，火线仍然带电，因为1P+N只断开火线，不断开零线。

V漏电保护器接线图：漏电保护器接线要求如下： 标有电源侧和负荷侧的漏电保护器不得接反。如果接反，会导致电子式漏电保护器的脱扣线圈无法随电源切断而断电，以致长时间通电而烧毁。安装漏电保护器不得拆除或放弃原有的安全防护措施，漏电保护器只能作为电气安全防护系统中的附加保护措施。

家用漏电开关如何接线

漏电保护开关怎么接线 漏电保护开关的进出线由三火一零组成，一般情况下，红色线为火线，蓝色线为零线，遵循上进下出、左火右零的接线原则，将零线接入漏电保护开关的N级接口，然后将火线接入漏电保护开关的L级接口，需注意的是三根火线必须一并通过电流互感器。

用电设备只能接在漏电断路器的负荷侧，不允许一端接在负荷侧，而另一端接在电源侧。三相四线制或三相五线制下单相与三相负荷混用的线路中，要尽量使三相负荷平衡。

漏电保护器接线方法：根据不同的电气设备的供电方式选用不同的漏电保护器。单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。
