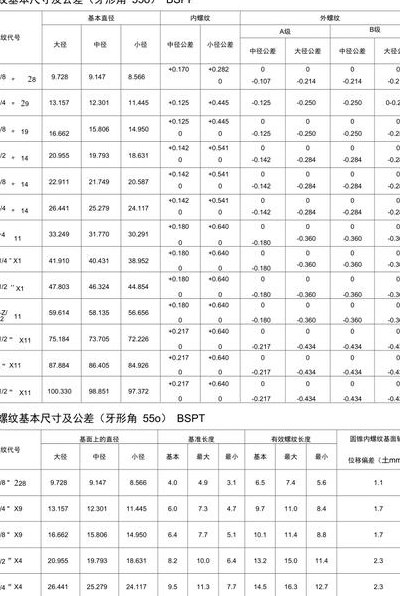

螺柱直径标准对照表图（螺柱标准尺寸规格表）

螺纹紧固件详解:画法与应用的完美指南

螺栓连接的绘制艺术：详解画法准则 在绘制螺纹紧固件连接图时，应遵循以下准则：接触表面画一条线，非接触表面画两条线，以清晰表达。邻接零件的剖面线方向相反或相同但间隔不同，以展现结构细节。紧固件的轴线应保持完整，对于通过轴线的紧固件，局部可见。

螺柱连接新视角 螺柱适用于厚件连接，旋入端与紧固端各司其职。螺柱长度计算需考虑材料特性，旋入端长度根据手册选取。螺钉连接的独特魅力 螺钉连接无需螺母，适用于轻载连接。在画法上，注意光孔与螺纹的尺寸关系，保证装配的便捷性。

普通粗牙螺纹，公称直径12，公称长度60，为双头螺柱。螺栓连接的画法需遵守以下规定：两零件接触表面仅画一条线，不接触表面则画两条线。两零件相邻时，不同零件的剖面线方向相反或一致、间隔相反。紧固件和实心零件（如螺钉、螺栓、螺母等）在剖切平面通过其轴线时，按不剖切绘制，保持外形。

GB/T901中螺纹尺寸和公差及两端部倒角的具体要求是什么

螺纹尺寸和公差及两端部倒角《GB/T901 等长双头螺柱》标准中并没有直接规定数值，而是采用引用标准的办法规定了这些方面的具体要求。螺纹基本尺寸：GB/T901标准规定按《GB/T 196 普通螺纹 基本尺寸》执行。螺纹公差：GB/T901标准规定按《GB/T 197 普通螺纹 公差》执行。

螺纹尺寸：依据《GB/T 196 普通螺纹 基本尺寸》标准，等长双头螺柱的螺纹尺寸应符合该标准的规定。 螺纹公差：按照《GB/T 197 普通螺纹 公差》标准，等长双头螺柱的螺纹公差应遵守该标准的要求。

化工的全螺纹和国标螺纹区别：全螺纹螺柱简介管法兰用全螺纹螺柱的型式和尺寸如图螺纹尺寸和公差以及两端倒角等要求按GB/T901的规定。我国国家标准CNS采用的螺纹。牙顶为平面，易于车削，牙底为圆弧形，以增加螺纹强度。螺纹角为60度，规格以M表示。公制螺纹可分为粗牙和细牙两种。

全螺纹螺栓是螺纹尺寸和公差以及两端倒角等要求按GB或T901的规定。

中间的螺杆，有粗的也有细的，称呼：直杆或缩杆，也叫双头螺丝。一般用于矿山机械，桥梁，汽车，摩托车，锅炉钢结构，吊塔，大跨度钢结构和大型建筑等。螺栓特指直径较大一些的螺丝，也可以没有头部，如双头螺栓。全螺纹螺栓是螺纹尺寸和公差以及两端倒角等要求按GB或T901的规定。

中间的螺杆，有粗的也有细的，称呼：直杆或缩杆，也叫双头螺丝。一般用于矿山机械，桥梁，汽车，摩托车，锅炉钢结构，吊塔，大跨度钢结构和大型建筑等。 螺栓特指直径较大一些的螺丝，也可以没有头部，如双头螺栓。全螺纹螺栓是螺纹尺寸和公差以及两端倒角等要求按GB或T901的规定。

GB900-88的标准及材质要求、强度等级是什么

1、GB/T 900-1988标准针对的是螺纹直径在M2至M48范围内的双头螺柱，具体要求bm等于2d。根据这一标准，双头螺柱的材质选择较为多样，包括碳钢、合金钢、不锈钢等。这些材质能够满足不同应用场景的需求。

2、国家的标准：大六角高强螺栓等级就两类：8S，9S。螺栓规格： M16，M20，M22，M24，M27，M30。初拧扭矩：114，222，299，387，560，762。终拧扭矩：229，445，598，774，1120，1525。制作原理：采用9S级或8．8S级优质合金结构钢并经过热处理制作而成，高强度螺栓孔应采用钻成孔。

3、双头螺栓是依照GB897-GB901标准制造，所用材质有：Q2345#、40Cr、35CrMoA、Q345D，规格有： M3mm-M100mm，长度可根据用户需要定制。

4、根据国家标准GB897-88 在钢上螺栓的旋入深度为螺栓直径的1倍。根据国家标准GB898-88 在铸铁上螺栓的旋入深度为螺栓直径的25---5倍。根据国家标准GB900-88 在铝上螺栓的旋入深度为螺栓直径的2倍。当不穿通孔时，应另加0.5倍螺栓直径的攻牙深度及0.2--0.5倍螺栓直径的钻孔深度。

双头螺纹如何标注?

1、第一种标注方法是“公称直径×Ph导程P螺距”，若需进一步说明螺纹的头数，可在后面增加括号用英语说明，例如双头为two　starts，三头为three　starts，四头为four　starts等。如M30×Ph3P5（two　starts）。第二种标注方法为“公称直径×导程/螺纹头数”，如M30×3/2。

2、多头螺纹的标注方式：一种是“公称直径×Ph导程P螺距”，如果要进一步表明螺纹的头数，可在后面增加括号用英语说明，例如双头为two　starts，三头为three　starts，四头为four　starts等。如M30×Ph3P5（two　starts）。其次一种标注方法为“公称直径×导程/螺纹头数”。如M30×3/2。

3、外螺纹大径标注为625英寸，导程为0.25英寸的英制双头螺纹，其表示方法应为2 3/8－8UN。紧固件咨询顾问俞文龙建议，在寻求标注方法时，应自行查阅可靠资料。网络上获取的信息往往不可靠，且可能存在误导。错误的标注可能导致产品质量不达标，甚至面临罚款。

4、在讨论双头螺柱旋入端和紧固端的螺纹标注时，我们首先需要区分是公制还是英制系统。在公制系统中，具体参考标准螺距时，按照一般标准螺距，螺纹会被标注为M6， M8， M10， M12等，这些直接标注的尺寸表示的是标准螺距的螺纹，例如M6表示的是公制螺纹，其螺距为1mm，M8则为25mm，以此类推。

5、另一端为粗牙普通螺纹，直径d为10毫米，长度l为50毫米，性能等级为8级，经过镀锌钝化处理，型号为B型，螺柱长度系数bm同样为5倍直径，其标记为：螺柱GB/T 899　GM10—M10×50。以上三种双头螺柱的标记方式均遵循GB899标准，用户可根据实际需求选择合适的型号。

6、英制双头螺纹怎样标注合理，紧固件咨询顾问俞文龙认为外螺纹大径为625 英寸，导程为0.25英寸，螺距为0.125英寸的英制双头螺纹表示方法为2 3/8－8UN。紧固件咨询顾问俞文龙认为，最好自己查相关资料，网上得来总是假，碰到不懂装懂的，随便应答的，根本就是假的或骗人的就直接误导你，甚至害惨你。
