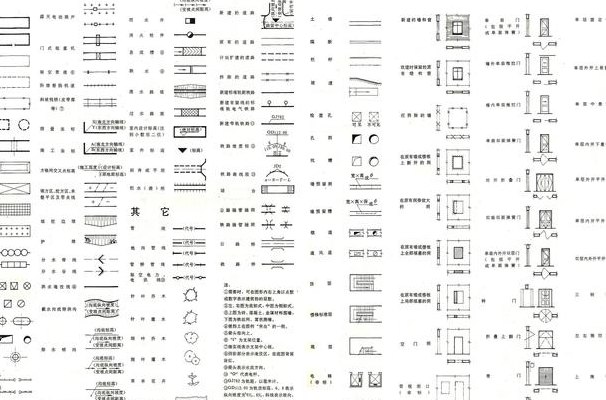

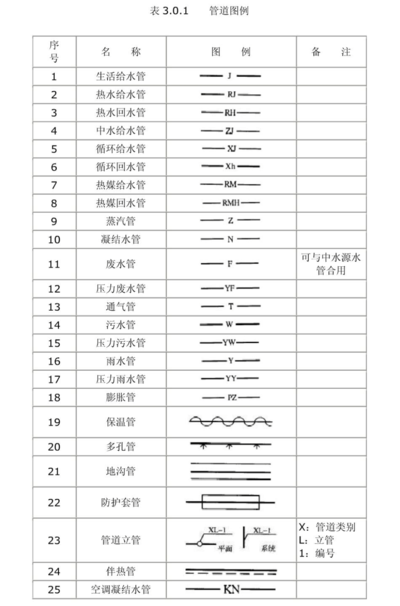

制图规范（制图规范标准图例）

房屋建筑制图规范

1、房屋建筑制图统一标准GB/T 50001—2001。图样轮廓线以外的尺寸界线，距图样最外轮廓之间的距离，不宜小于10mm。第一道尺寸线是总尺寸。第二道尺寸线是轴线尺寸，用于定位。第三道尺寸线是外墙洞口尺寸，通常是门窗尺寸。

2、尺寸界线——用来限定所注尺寸的范围。用细实线绘制。一般由轮廓线、轴线、对称线引出作尺寸界线，也可直接用以上线型为尺寸界线。超出尺寸线终端2-3mm。 尺寸线（含有箭头）——用细实线绘制。要与所注线段平行。

3、根据《房屋建筑制图统一标准》GB/T50001-2017第1条规定，A1图纸的图幅大小为594mmx841mm，A2图纸的图幅大小为420mmx594mm。

立面图制图规范是什么?

建筑立面图应包含投影方向能见的建筑外轮廓线与墙面线脚、构配件、墙面制作及必要的尺寸及标高等。

初步识读建筑整体概况，包括看工程的名称、设计总说明、总平面图、立面图、平面图和剖面图等，了解建筑物的大小、工程造价、建筑物的类型、具体位置、与四周的关系、周围的地形、道路、绿地率、建筑密度、日照间距或退缩间距等。

各种立面图应按正投影法绘制。2 建筑立面图应包括投影方向可见的建筑外轮廓线和墙面线脚、构配件、墙面做法及必要的尺寸和标高等。

施工图设计规范 施工图的基本要求 施工图应当完整、准确、清晰，符合国家相关标准和规范，具备可操作性和可实施性。同时，施工图应当注重细节，避免出现矛盾和误差。

如何规范机械制图?

1、文字标注：在机械制图中，文字标注是非常重要的一部分。它包括技术要求、标题栏、明细栏等。技术要求应简明扼要地说明零件的特点、加工方法等；标题栏应填写零件的名称、材料、数量等；明细栏应填写零件的编号、名称、材料等。

2、． 图线线型及其应用 GB/T17450-1998《技术制图 图线》中规定了15种基本线型，每种基本线型的变形有四种。图线的宽度(用d表示)分为粗线、中粗线、细线三种，其比例关系是4：2：1。机械图样上多采用两种线宽。

3、清晰：尺寸布置要整齐、清晰，便于阅读。标注的尺寸要符合设计要求及工艺要求。功能尺寸应直接注出。同一要素的尺寸应尽可能集中标注。如孔的直径和深度、槽的深度和宽度等。

4、机械制图尺寸标注规范是机件的真实大小应以图样上所注的尺寸数值为依据。与图形的大小及绘图的准确度无关。
