欧普浴霸接线图解法（欧普浴霸接线视频教程）

欧普浴霸接线图详解

首先，确保浴霸的电源线已经拉进了浴霸的安装地点，并且与主电源线相连。在电源线上，会有三根线分别是蓝线（零线）、棕线（火线）和黄绿线（接地线）。

如果撬开还有四个小孔，里面也有接线柱，那么就是一个四开双控开关了。每个开关都可以将L 在L*1和L*2二个头轮流切换。

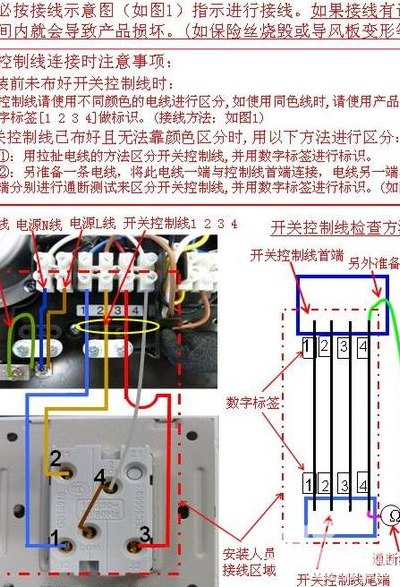

下图中红色表示火线，蓝色是零线，黄绿相间的是接地线，中间长方形竖条状的是接线端子排。这样款式的浴霸，一般端子排右侧的线已经接好，我们需要接的是图中左侧的线。

欧普6线风暖浴霸接线步骤详解

接线过程需要注意以下步骤：首先，确认浴霸的电源开关处于关闭状态，并关闭浴室的电源总开关。其次，根据浴霸上的线序图，正确连接浴霸的六个线头。

欧普jcyj-dg005浴霸开关接线是一进5出线，开关底盒中为6根线，如果零线也是从开关底盒中来的，就会有6根电线上浴霸。一根火线进入开关，5根火线出去：照明，换气，吹风，暖风1，暖风2 请看实物接线图。

首先把总电闸关闭，6根线有一根是零线，其他是火线，可以用电表笔先将电线区分开。然后把零线连接到开关的公共接口中，再把剩下的5根控制线连接到浴霸的功能按键点上即可。最后把裸露的先包好，再盖上面板即可。

浴霸开关接线：浴霸下开关五根线，分别是两路取暖、一路照明、一路排气。剩下一根是公用线接零线，零线和电源零线并联连接。

浴霸电线怎么接这个电线哪个是零线,哪个是火线?

1、浴霸下开关线共5根线，L接火线，N接零线，E接保护线，零线直接连接浴霸接线端子，火线连接开关，然后是电源一火一零进开关。

2、开关那里有一根零线，一根火线，接浴霸，必然有一根火线。其余都是零线。你的浴霸开关很好，里面都是串联好的了。按照相同的颜色连接就好了。浴霸下开关有五根线，分别是两路取暖、一路照明、一路排气。

3、一般来说，浴霸线共有六根线：火线（Phase），零线（Neutral），地线（Earth），两个灯丝线（Lamp1和Lamp2），以及加热线（Heating）。接线顺序如下： 首先将电源断开，以确保安全。

4、在动力电缆中黄色绿色红色分别代表A相B相C相（三相火线）蓝色代表零线，黄绿双色代表接地线。以特制的红外线石英加热灯泡作为热源，通过直接辐射加热室内空气，不需要预热，可在瞬间获得大范围的取暖效果。

5、浴霸开关有三个端子，分别是L（火线），N（零线）和E（地线）。L端子是浴霸的电源接口，零线N则是用来回路电流的接口。因此，我们需要将住宅电源的火线接到L端子上，并将住宅的零线接到N端子上。

欧普集成浴霸开关怎么接线

1、首先，确保浴霸的电源线已经拉进了浴霸的安装地点，并且与主电源线相连。在电源线上，会有三根线分别是蓝线（零线）、棕线（火线）和黄绿线（接地线）。

2、欧普6线风暖浴霸，为您带来舒适的沐浴体验。但在享受舒适的同时，接线步骤也需谨慎对待。以下是详细的接线步骤。断电先行首先确认浴霸的电源开关处于关闭状态，并关闭浴室的电源总开关，为安全起见，一定要先确保电源已完全切断。

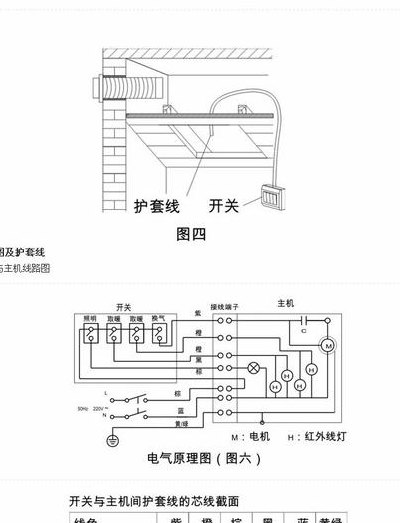

3、欧普浴霸接线：在进行欧普浴霸接线的时候一定要仔细研究浴霸的自带的电器原理图，一般欧普浴霸的开关接线的供电线路有三条，地线、零线以及火线。其中黄绿相间的为地线，而零线是蓝色或黑色，火线是红色。

4、浴霸开关接线的供电线路有三条：地线，黄绿相间的那条，在插座上卫浴上方，接在浴霸的外壳。零线，大多数情况是蓝色或者黑色，在插座上卫浴下左方，连通接在了五个灯头的螺口接住上。
