9014引脚图（9014引脚图与符号对应图）

三极管在电路图上是这个图怎么接?

接近光电PNP类的信号触发，有些是红外线的，有的是经过光的漫反射，有的是经过感应到铁来触发信号的。

简单说基极是输入，发射极和集电极都可以作为输出，要看做什么用。三极管在应用中，可组成共E、共C、共B接法三种放大电路。输入、输出端如下：共E接法：B进C出。共C接法：B进E出。共B接法：E进C出。

这只等效三极管的放大倍数是原二者之积，因此它的特点是放大倍数非常高。达林顿管的作用一般是在高灵敏的放大电路中放大非常微小的信号，如大功率开关电路。在电子学电路设计中，达林顿接法常用于功率放大器和稳压电源中。

三极管C9014的详细技术参数?

1、IB=5mA)特征频率fT=150MHzHFE： A=60~150； B=100~300； C=200~600； D=400~1000 作为低频、低噪声前置放大，应用于电话机、VCD、DVD、电动玩具等电子产品（与C9015互补） (a) 判定基极。

2、应用也最广泛。9019019018的基本参数不同：最大功耗Pcm为0.6/0.4/1W，最高工作电压Uceo为25/45/25V，最大工作电流Icm为0.5/0.1/0.8(5)A。050属于低频三极管，其工作频率不会超过9013和9014。

3、向这个NPN三极管型号太多了，所以伐列举几例如 下：①、C1815NPN型管参数是/耐压：60V/电流：0.15A/功率：0.4W/频率：80MHz/。②、C9014 NPN型管/耐压：50V/电流：0.1A/功率：0.45W/频率：100MHz/。

4、三极管的特征频率fT=150MHz。9014是常见的晶体三极管，在收音机以及各种放大电路中经常看到它，应用范围很广，它是npn型小功率三极管。

5、系列三极管大多是以90字为开头的，但也有以ST90、C或A90、S90、SS90、UTC90 开头的，它们的特性及管脚排列都是一样的。9019019019015型号三极管的特性是不一样的。

6、它们的贴片型号不同 型号9014，贴片的型号J6。型号9018，贴片的型号J8。它们的Ft VCEO不同 三极管9014Ft VCEO150MHz。三极管9018Ft VCEO700MHZ。它们的Ic hfe不同 三极管9014Ic hfe18V 100mA。

9013三极管型号对比,9013三极管引脚参数

1、耐压值为20V，Pcm=625mW，Icm=500mA。9014耐压值为40V，Pcm=400mW，Icm=100mA。可见，9013耐压值较低，但功率比9014大一些。它们引脚排列完全相同，一般情况下可以互换使用。

2、S9013和S9014都是NPN型小功率塑封三极管，则S9015是PNP型管。

3、S9013三极管是一种NPN型三极管，以硅为主要材料，属于小型的功率三极管，这种三极管很常见，有插件TO-9贴片SOT-23两种封装，它有三个引脚，分别是基极b，集电极C，发射极e。

4、到 300 和 120 到 450。总的来说，S901S9014 和 S9015 三极管在一些参数上有所差异，主要取决于其设计用途和性能需求。因此，在选择适合的型号时，需要根据具体的应用场景和电路要求来决定使用哪种型号的三极管。

9014的管脚图和参数怎样看?

下面介绍9014的引脚图参数等资料，希望大家记住。

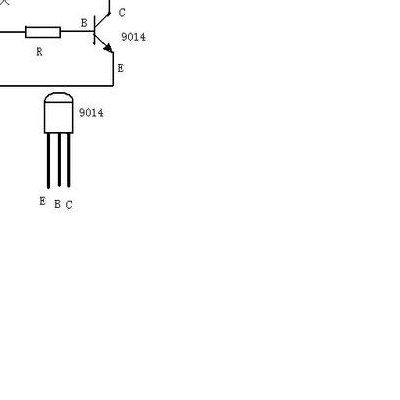

这是现在常用的小功率三极管。该三极管的引脚排列是：你面对型号，从左到右，引脚依次是e、b、c。你给的图中的引脚是：左边的是b极、右边下面带箭头的是e极，右边上面的是c极。

14和8050管脚位置都是一样的，左起1脚为E；中间位B，右边为C。至于代换问题：8058可以代换901尽量不要用8050代换9014。
