万能表档位的解释图解（万能表每个档位的意思及使用方法）

万用表档位的解释图解

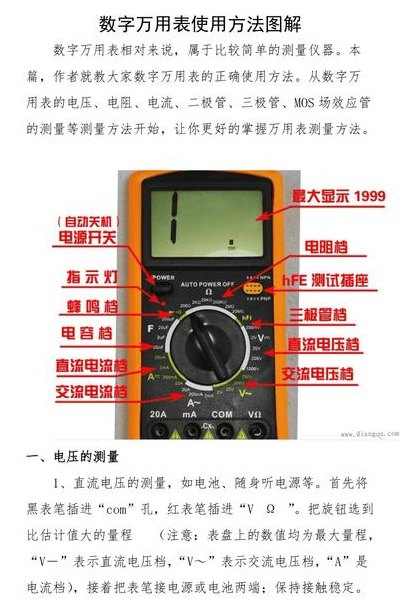

万能表使用方法(图解)如下：以下图的数字万用表为例，万用表主要分为两部分：分别是表身和表笔，表笔很简单，就两根表笔，一根红色的表笔和一根黑色的表笔；表身包括表头即屏幕、转换旋钮、表笔插口。表身最上面的就是显示屏，可以显示出我们测量出来的所有数值。

先看万用表面板。电阻档Ω，红表笔插在v/Ω插口，黑色表笔插在COM插口。测量电路或器件两端。(不能带电，否则烧坏万用表。)直流电压档，同电阻档测量方式。交流电压档，同电阻档测量方式。交流电流档，红表笔插在MA或10A插口，黑色表笔插在COM插口。将万用表串入电路测量。

把红表笔接入V档位，将黑表笔插入COM档位，上面的旋转盘箭头旋转到直流电压档位，就可以用来测量直流电压值。把红表笔接入V档位，将黑表笔插入COM档位，上面的旋转盘箭头旋转到欧姆Ω档位，就可以用来测量电阻值，此时注意要把电阻单独拿出来测量，不能是把接电阻入通电电路中测量。

COM：为黑表笔的固定位置，也是负极，此孔位为公共端，所以黑表笔不用移动。120A：大电流测量。1mA：小电流测量。1VΩ：电压、电阻、蜂鸣等。1CX：电容。

机械调零旋钮用来保持指针在静止处在左零位。“Ω”调零旋钮是用来测量电阻时使指针对准右零位，以保证测量数值准确。105型万用表的测量范围如下：直流电压：分5档—0-6V；0-30V；0-150V；0-300V；0-600V。

直流电压档 拿到万用表的时候，先打开，看到显示屏上如果有数字，则说明万用表打开成功的。

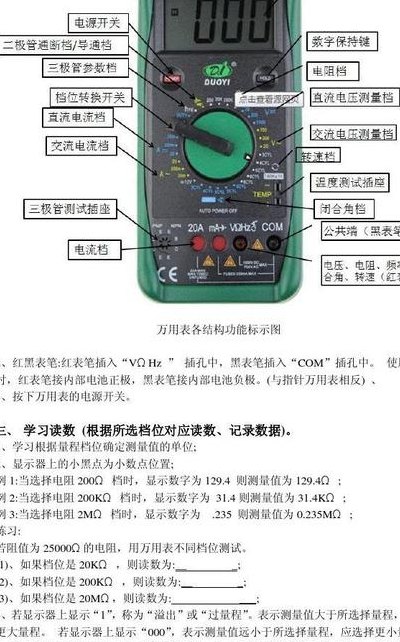

万能表档位介绍图片

1、万用表有许多档位，每个档位都可以测量与电有关的各种事物，例如电压，电流，电容，电阻等。万用表由两部分组成，仪表显示屏和仪表笔。电压档位：电压齿轮有两种类型：交流电压齿轮和直流电压齿轮。直流电压齿轮用于测量直流功率，交流电压齿轮用于测量交流功率。

2、拿到万用表的时候，先打开，看到显示屏上如果有数字，则说明万用表打开成功的。比如说我们要测量电压的时候，我们就找带有“V”的档位（V就是电压的单位），并且找到我们所需测量电器的电压值，根据电压大小选择大于所测电压值，但是又是最接近的电压档位，把万用表旋钮旋转到那个位置。

3、电压档位有两种一种是直流电压档位，直流电压档位用于测量直流电，24v直流电调整到下图红箭头处。另一种是交流电压档位，交流电压档用于测量交流电，24V交流电调整到下图红箭头位置。

4、左边黄色A－档，直流电流档，是测量直流电流的档位，主要用途是测量各种电路中的直流电流值，以判断其电路工作状态是否正常。左上角绿色二极管的电路符号，是测量二极管正反向电阻值的，以判断二极管的好坏。

5、使用方法：判断出三极管的三个极（b，c，e），然后插入相应的插孔，万用表屏幕上就会显示该三极管的电流放大倍数。（5）蜂鸣区这个我有点了解，不过求解释详细 二级管档，蜂鸣档 测二级管或线路通断。线路通的数值为00x，并且响。反之为线路通。

求大神教教我万用表怎样用,各个档位的功能……要求图解!

以下图的数字万用表为例，万用表主要分为两部分：分别是表身和表笔，表笔很简单，就两根表笔，一根红色的表笔和一根黑色的表笔；表身包括表头即屏幕、转换旋钮、表笔插口。表身最上面的就是显示屏，可以显示出我们测量出来的所有数值。

量程选定后，将万用表串进电路中，保持稳定后即可读数。若屏幕上的数值为“1”，应加大量程再测量；若在数值左边出现“—”，则表明电流从黑表笔流进万用表，将两表笔调换即可。用数字万用表测量交流电压时，应将挡位打到交流挡，连接方法与测量直流电压相同。

火线：可以测火线，捏住黑表笔或者接地，有HV符号的就是火线。V—：直流电压档，并联到被测线路上，直流电压有正负。V~：交流电压档，同上，只有正值。A~：交流电流档，需要把万用表串到被测线路中，一定要估测下电流，无法估测就用大的量程。A--：直流电流档，同上。

先看万用表面板。电阻档Ω，红表笔插在v/Ω插口，黑色表笔插在COM插口。测量电路或器件两端。(不能带电，否则烧坏万用表。)直流电压档，同电阻档测量方式。交流电压档，同电阻档测量方式。交流电流档，红表笔插在MA或10A插口，黑色表笔插在COM插口。将万用表串入电路测量。

直流电压档 拿到万用表的时候，先打开，看到显示屏上如果有数字，则说明万用表打开成功的。

把红表笔接入V档位，将黑表笔插入COM档位，上面的旋转盘箭头旋转到直流电压档位，就可以用来测量直流电压值。把红表笔接入V档位，将黑表笔插入COM档位，上面的旋转盘箭头旋转到欧姆Ω档位，就可以用来测量电阻值，此时注意要把电阻单独拿出来测量，不能是把接电阻入通电电路中测量。
