1、例如双控开关中，按下开关，L将在L1和L2中选择连通；三控开关中，按下开关，L1将在L11和L12中选择连通。知道了开关的接线原则，那些带有插孔的开关，其接线就更简单了，如下图为双开五孔的接线，右边是两个双控开关，但图中只接了单控。左边为插座接线，分别是火零地三线。

2、一开多控开关接线图这种接线方式允许一个开关控制多个灯泡，为家居照明设计提供了灵活度。 一开五孔单控插座开关仅控制灯泡，插座独立，确保了插座和照明的分离控制。 一开双控开关接线图双个开关共同控制同一区域的灯，适合卧室或客厅的布局。

3、没事，今天小编就为大家来具体的说一说单控开关，双控开关以及三控开关这几种开关的接线方式吧。单控电灯开关接线法： 将零线直接透过灯头穿过去，然后将线放置在开关的中心点上。

4、升级到三控开关，中心位置加入一个多控开关，可以实现更精细的区域控制。例如，你可以选择在中间安装双联双控开关，但这需要同时操作两个开关。接线图直观地展示了这种布局的实用性。

5、一开单控开关接线秘籍 对于基础照明控制，一开单控开关的接线如同艺术的起点，清晰明了。只需将火线接入开关的常开触点，然后将零线和负载连接到开关的另一端，即实现单个开关控制灯泡的开闭。连体双控的智慧组合 二三开连体单控开关，增添了一份灵活与便捷。

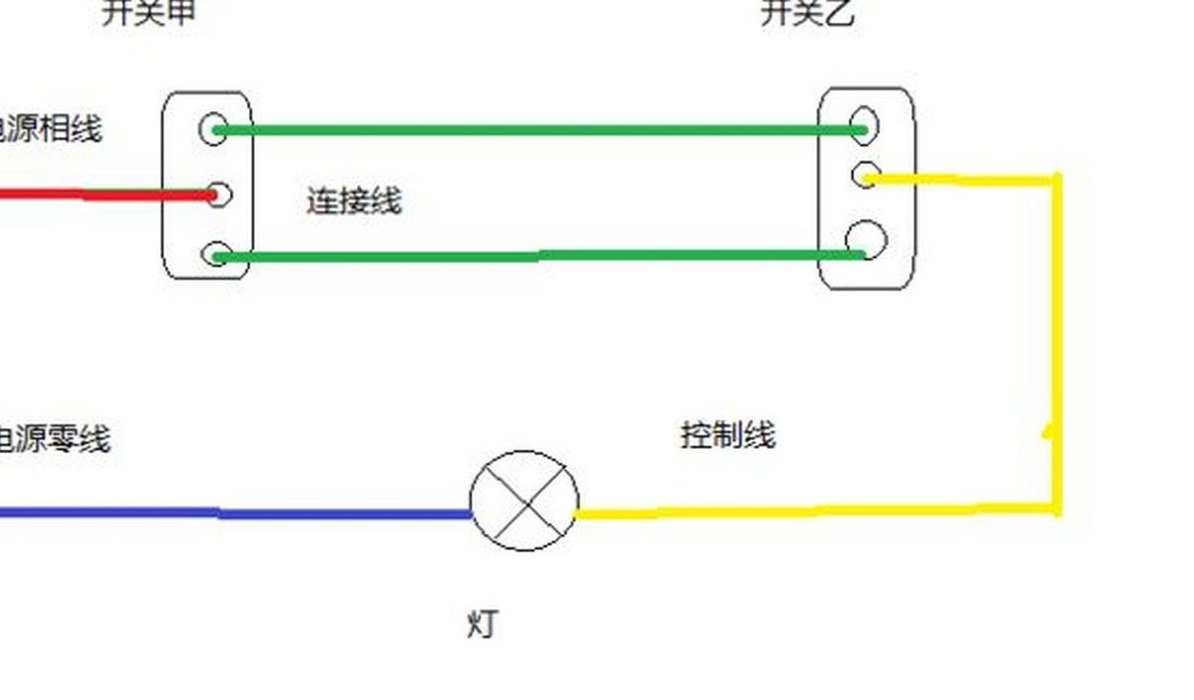

6、三控电灯开关接线法： 安装前需了解三控开关的工作原理。 图示中的KKK3为开关，位置不同，火线和零线清晰可见。 实际控制作用由K1和K3承担，K2为中继开关，根据K1和K3的状态决定操作方式。 接线方式见下图。价格实惠，一般15至20元即可。

单联单控开关怎样接线?

1、单控开关后面是L 、L L2接法：L孔是公共端接火线，LL2孔接灯的控制线。如果接单控，对开关的控制方向没要求时，LL2两个孔随便接一个。

2、单联单控卡关的接线端口有两个，一个是1端，另一个是L端，接线时需在1端插入控制线，L端插入火线，但因为两个地方不同的开关需控制同一位置的电源，所以开关接线时需连在一起，然后在底盒处安装单控开关，并在中板上固定单控开关面板。

3、单联单控开关的接线孔只有两个，把电源线与去灯头的控制线分别接入两个接线孔中即可。单控开关在家庭电路中是最常见的，也就是一个开关控制一件或多件电器，根据所联电器的数又可以分为单控单联、单控双联、单控三联、单控四联等多种形式。

一灯一控开关接线图解

1、一灯一控开关接线图，如下图所示：L孔接火线，L1孔接灯的控制线。灯的零线和电源的零线并联。一灯一控，很简单，也很常见。只要将电源，开关，电灯串联在一起就可以了。这样连接的电灯只能被一个开关控制。

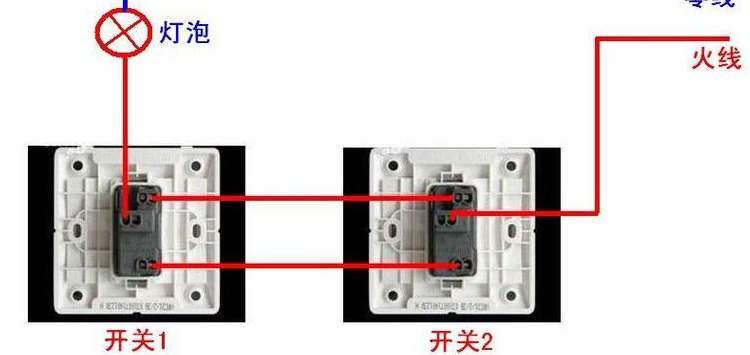

2、工具/原料：开关、电线、电灯。首先，准备好三个开关，两个一开双控开关、一个双开双控开关，电线若干，如下图所示。火线连接单控开关L，引出控制线L1，L2，如下图所示。引出的L1连接双控开关的LL2连接双控开关的L2，如下图所示。

3、-10-15 一灯一控开关接线图 154 2018-03-10 一灯一控开关接线图解 2016-10-08 一灯一控开关接线视频 37 2017-12-16 “一灯三控”开关的接线图。

4、火线进开关，零线进灯座(与有螺纹的接线柱相连接)，连接开关与灯座。压接式接线柱的连接 1 、用螺丝刀，按住上面螺钉逆时针方向旋转，拧松螺钉；2 、把铜丝顺时针绕在螺钉上；3 、用螺丝刀，按顺时针方向旋紧螺丝，把铜丝卡在铜片和螺钉之间。

二开单控开关如何接线?

两开单控开关，后面四个孔分别是左上是L2 L1，右下是 L21 L11 。要使得开关能控制两盏灯就需要分别走线，使用一个红色的电线首先将L21跟L11连接起来。将线盒里的红色火线连接到L11。将暗盒里的两个灯的零白色线分别接到L2跟L21。

图中，不难看出两个开关是独立的，每个开关都有一进一出两个接线孔，一孔接火线，一孔接灯线。每个开关的火线可以分开引进，但一般都是只引进一条火线就可以，所以，把每个开关的其中一孔用短线连接起来再接上火线，另外两个孔分别各接一个灯。

单控开关接线图很简单，其中L接线端接进线火线，N接线端接出线端火线并且接到灯泡的火线端，而零线直接接到灯泡的零线端即可。

单控开关的接线步骤如下： 将进线火线连接到单控开关的L接线端。 将出线火线连接到灯泡的火线端。 将零线直接连接到灯泡的零线端。双控开关的接线步骤如下： 将火线接入第一只双控开关的L接线端子（火线进线口）。

飞雕三开单控开关怎么接线?求大神…四根线!用电笔试了下,三个亮一个...

1、准备好开关。将开关翻到背面。红色的火线接L。3根黄色的灯线分别接LLL3。如下图：就操作完毕了。

2、单联单控开关的接线孔只有两个，把电源线与去灯头的控制线分别接入两个接线孔中即可。单控开关在家庭电路中是最常见的，也就是一个开关控制一件或多件电器，根据所联电器的数量又可以分为单控单联、单控双联、单控三联、单控四联等多种形式。

3、根线，一根火线，两根单控，两根双控？火线串联3个公共端（不标数字的接口），1231各自接一根灯线，12接剩下的一根双控线。

4、首先确定需要接电的灯具数量和位置，选择合适的导线和开关。将两根导线从电源处引入，并将其中一根导线末端连接到每个灯 具的火线上，另一根导线末端则连接到每个灯具的零线上。选择合适的开关安装位置，并将两根导线分别与开关的两个接线 口连接。

5、飞雕开关说明书里面就有这种方案。问题五：这两个分别是几开几控的开关 你拍的图片看不出来，几个开关就是几开的，每个开关上面有两个接口就是单控的，有三个接口就是双控的。

单开双控五孔插座接线图

1、准备好单开双控五孔插座。翻到背面。如下图：在开关插孔上接2根线。在接在开关插孔的2根线上再接上2根线。将开关插孔与插座插孔串联。如下图：就接线完毕了。

2、明线一开五孔双控开关接线图如下所示比较常见的一开五孔双控开关正面 一开五孔双控开关的背面，此图是控制灯泡开关的接线图 一开五孔双控开关控制插座开关的接线图 一开五孔双控开关控制单双灯泡开关的接线图。

3、开关带插座也可利用开关控制插座电源，接线如下：火线进入开关处L然后L1出线连接到插座L处，零线接入N地线连接到中间，这样就完成了一开五孔 开关控制插座的接线方法！备注：示意图中为开关“L”与其他产品中“com”对应，为同类接口。

4、准备一个单开双控五孔插座。 检查插座背面，确保理解其结构，如下图所示： 在开关插孔上连接两根导线。 接着，将这两根导线继续连接到另外两根导线上。 确保开关插孔与插座插孔正确串联，如下图所示： 完成以上步骤后，接线工作就结束了。

5、开关控制 灯，插座 按照插座接线就行了。按照你这个图片上的内容：插座最 左边 接线桩子应该为火线，中间 为 地线 ，右边 应该为 零线 。开关侧应该下面接线桩子为火线，上面两个接线桩子为控制线。

6、首先是开关控制插座，接线图如图所示：开关控制单控开关，接线图如图所示：开关控制双控开关，开关需要和双控开关配合，接线图如图所示：注意事项：带开关五孔插座的用途，可以分三种情况：开关控制插座，开关控制单控开关，开关控制双控开关。接线的时候要注意安全操作，避免危险发生。
