电线接头规范接法（电线接头这样接,安全最重要）

家庭电线的各种接法

缠绕接线 将两根电线里面的铜丝相互交错、缠绕，记得缠绕以后要留出一端把它扣住，这样才能保证必须的接头不会发生打火短路，或者接触不良现象。在家装中不应该有接头，特别是线管内更不能有，这种方法每一根电线尾端都需要做处理，避免触电危险。

一般采用缠绕法和绞接法，现将常用的接头方法叙述如下：①单股导线的平接头。两支线芯互绞3圈后，再将每支线芯去缠绕另一线芯6圈（图1-26）。图1-26单股导线的平接头 ②单股导线的丁字接头。

压线帽连接法压线冒是专门用于电线接法的一种小工具，非常的实用安全。使用这种方法最规范也最简单，接线时需要有配套的压线帽和钳子，其中根据所接电线的平方数选择匹配的压线帽非常关键。接线时用压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就可以了。

电缆接头做法图解

1、小截面单股铜导线连接方法如下图所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。

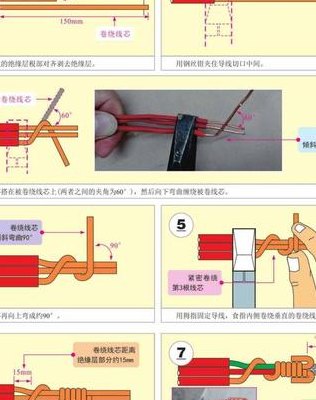

2、多芯电线接头缠绕方法：1：两根多芯电线对接：请看下图：如图所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。

3、平方的电缆和16平方的电缆采用对接，不需要用铜管压接。接线如图：连接导线方法：单股铜芯导线的直线连接 单股铜芯导线连接方法适用于线芯截面积小于6mm2的导线。具体步骤：先将两线头剖削出一定长度的线芯，清除线芯表面氧化层，将两线芯作X形反方向交叉缠绕，相互绞绕2～3圈后，再扳直线头。

4、．一般导线接头的绝缘处理一字形连接的导线接头可按图12所示进行绝缘处理，先包缠一层黄蜡带，再包缠一层黑胶布带。将黄蜡带从接头左边绝缘完好的绝缘层上开始包缠，包缠两圈后进入剥除了绝缘层的芯线部分[见图12(a)]。

5、高压电缆， 转帖， 图解， 制作 - 1，切割电缆。将待接头的两段电缆自断口处交叠，交叠长度为200~300mm；量取交叠长度的中心线并作记号，同时将黑色填充保留后翻，不要割断。

6、一般导线接头的绝缘处理 一字形连接的导线接头可按图12所示进行绝缘处理，先包缠一层黄蜡带，再包缠一层黑胶布带。包缠时黄蜡带应与导线成55°左右倾斜角，每圈压叠带宽的1/2，直至包缠到接头右边两圈距离的完好绝缘层处。

接电线正确接法图解

电线对接的正确方法 （1）单股铜导线的直接连接。小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。

连接方法：用试电笔试出火线。关闭电源。选择两根绝缘的导线。将其中一孔的插头里的螺丝接一根导线。另一孔接另一根导线。打开电源，进行检查。如图所示详细图解：将电线分别接在图中画圈的两个接线柱上，拧上螺丝。

三根电线正确接法图片如下所示：不管是根电线，其中都包含了火线和零线，另外一根就是地线。其实这三根电线接起来还是比较简单的。主要就是我们首先需要区分得了火线和零线、地线。一般来说，红色的那根线就是火线，蓝色的就是零线，还有黄绿相间的就是地线。电线 电线是指传输电能的导线。

电线接头连接图

1、小截面单股铜导线连接方法如下图所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。

2、上/下支线的线团可以往一个方向缠绕[见图5(A)]。或者可以向左/向右缠绕，与多股铜导体的直接连接首先将剥离隔热层的多股核心拉直，将绝缘层附近约1/3芯导线拧成一团，其余2/3芯线用雨伞散开，另一个需要连接的导线芯也是这样处理的。

3、．绞合连接：绞合连接是指将需连接导线的芯线直接紧密绞合在一起。铜导线常用绞合连接。（1）单股铜导线的直接连接。小截面单股铜导线连接方法如图4-46所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。

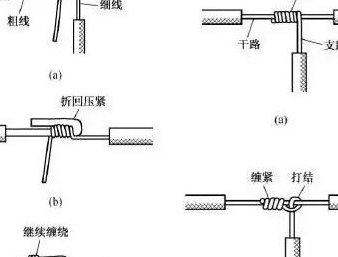

4、图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。

5、多股电线接法有好几种，常用的有：一字接法，这种接法又称为7星接法，连接的时候首先需要把接头剥除一段的距离，之后再用同样的线，每隔一股再相互交叉，之后要合并在一起，最后一段要缠绕完，再用小辫的方法收尾，这样连接就比较牢固。焊接的方法。

两根电线对接法图解是怎样的?

1、工具/原料：斜口钳 、电烙铁、电气绝缘胶带、热缩管。首先将电线的外层绝缘胶皮用斜口钳剥去，根据线的粗度留有适当长度的裸露铜线。然后将适当长度的热缩管套进单股线路中，如下图所示。将需要接的线路交叉拧到一起，注意按原来的颜色对应接线，如下图所示。

2、两根电线分别接插排的火线（红色线）和零线（蓝色线）。如图：一般来说，所有的插排、插座都设有红色（火线）、蓝色（零线）和黄绿相间（接地线）三根接线头。接地线，对于保证使用安全有着极大的作用。建议从其他位置借用一根接地线。

3、常用连接方法 需连接的导线种类和连接形式不同，其连接的方法也不同。常用的连接方法有绞合连接、紧压连接、焊接等。连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。

4、准备一把剥线钳，一把尖嘴钳，一把钢丝钳，首先剥开约50mm左右的线头，两根接头相互叠加并排，用尖嘴钳夹住，将其中一根线（A线）折起90度，向另一根线（B线）做绕线，A线绕完后，再将B线折起90度，向A线做绕线，绕完后，用钢丝钳修整即完成了对接。

5、单股铜导线的直接连接。小截面单股铜导线先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。

6、准备好剥线钳、夹钳、电胶布等，如没有剥线钳可用夹钳或打火机等来剥线。用剥线钳剥线，剥线时根据电线粗细插入剥线钳上的适合电线大小的孔位（在剥线钳各孔位处有标识）。用于对接的两根电线头剥好后，把两根电线头交叉准备进行缠绕。

电线接头接法图解

．一般导线接头的绝缘处理一字形连接的导线接头可按图12所示进行绝缘处理，先包缠一层黄蜡带，再包缠一层黑胶布带。将黄蜡带从接头左边绝缘完好的绝缘层上开始包缠，包缠两圈后进入剥除了绝缘层的芯线部分[见图12(a)]。

第一步：火线零线一进一出，按照要求接好就行了。第二步：出线的一端最好先连接一个空气开关，起到保护的作用。解法如图：红圈部分就是空气开关。第三步：从空气开关接出线连接各个开关。就是下图红圈的部分。第四步：把家里的电器线路接到开关上就完成了。

电线连接方法图解如下：首先准备工具需要一把老虎钳，也就是剥线钳，还有一卷电工胶布。清理电线表面，然后使用剥线钳或者老虎钳去掉电线的表皮，露出铜丝，剥皮的长度不宜过长，大概三到五公分最好。然后使用双绞法，加两根电线分开成为四根儿，然后对角插进去，呈现出十字状。

电工操作的一般流程是：一根线断了，先断火线，再断零线；先接零线，再接火线。实际上，在工作条件下，当电器连接到零线或火线时会产生一些电弧，但零线连接时电弧会较小，而火线连接时电弧会较大，因为电压较大。所以一般家用220V低压电路接线时，一定要保证人体绝对不接地，先接零线再接火线是正确的。
